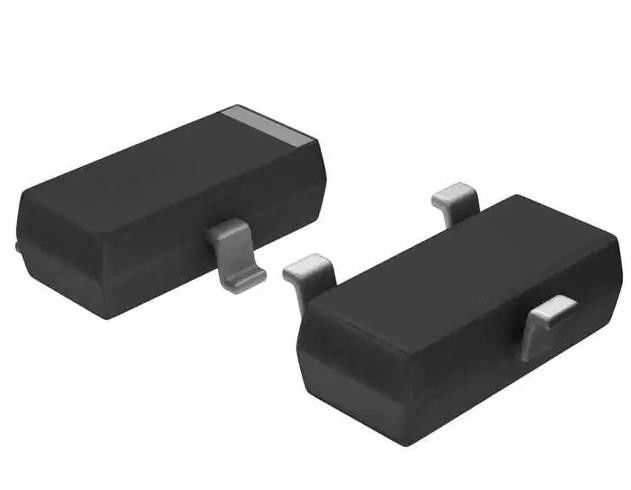

FDN335N N-Channel 20 V 1.7A (Ta) 500mW (Ta) Наземная установка SOT-23-3
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | FDN335N |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Тип FET: | N-канал | Напряжение отхода к источнику (Vdss): | 20 В |
|---|---|---|---|
| Ток - непрерывный отвод (Id) @ 25°C: | 1.7A (животики) | Напряжение привода (макс. RDS включено, минимум RDS включено): | 2.5V, 4.5V |
| Rds On (Max) @ Id, Vgs: | 70mOhm @ 1.7A, 4.5V | Vgs(th) (макс.) @ Id: | 1.5V @ 250µA |
| Обязанность ворот (Qg) (Макс) @ Vgs: | 5 nC @ 4,5 В | Vgs (макс.): | ±8V |
| Входная емкость (Ciss) (Макс) @ Vds: | 310 pF @ 10 В | Диссипация силы (Макс): | 500mW (животики) |
Характер продукции
FDN335N N-Channel 20 V 1.7A (Ta) 500mW (Ta) Наземная установка SOT-23-3
Спецификации FDN335N
| Тип | Описание |
| Категория | Дискретные полупроводниковые изделия |
| Транзисторы | |
| FET, MOSFET | |
| Одиночные FET, MOSFET | |
| Мфр | на полу |
| Серия | PowerTrench® |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Тип FET | N-канал |
| Технологии | MOSFET (оксид металла) |
| Напряжение отхода к источнику (Vdss) | 20 В |
| Ток - непрерывный отвод (Id) @ 25°C | 1.7А (Ta) |
| Напряжение привода (макс. RDS включено, минимум RDS включено) | 2.5В, 4.5В |
| Rds On (Max) @ Id, Vgs | 70mOhm @ 1,7A, 4,5В |
| Vgs(th) (макс.) @ Id | 1.5В @ 250μA |
| Загрузка шлюза (Qg) (макс.) @ Vgs | 5 nC @ 4,5 В |
| Vgs (макс.) | ±8В |
| Вводная емкость (Ciss) (Max) @ Vds | 310 pF @ 10 В |
| Функция FET | - |
| Рассеивание энергии (макс.) | 500 мВт (Ta) |
| Операционная температура | -55°C ~ 150°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет изделий поставщика | SOT-23-3 |
| Пакет / чемодан | TO-236-3, SC-59, SOT-23-3 |
| Номер базовой продукции | FDN335 |
Особенности FDN335N
• 1,7 А, 20 В. R DS ((ON) = 0,07 Ω @ V GS = 4,5 В RDS ((ON) = 0,100 Ω @ V GS = 2,5 В.
• Низкий заряд ворот (обычно 3,5 н.С.).
• высокопроизводительная траншея для чрезвычайно низкой R DS ((ON)
• Высокая мощность и способность обрабатывать ток
Применение FDN335N
• преобразователь постоянного тока и постоянного тока
• переключатель нагрузки
Окружающая средаЭкспортные классификации FDN335N
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8541.21.0095 |
