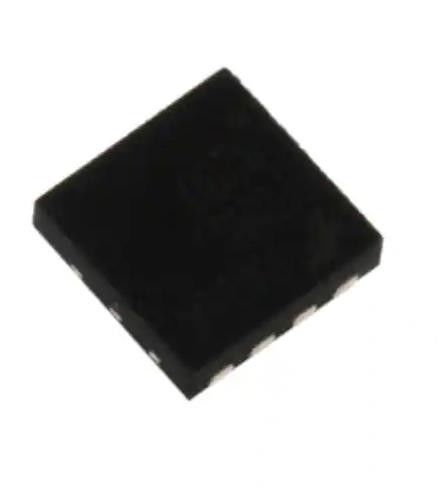

FDMC8200s Mosfet Array 30V 6A, 8.5A 700mW, 1W поверхностная установка 8-Power33 (3x3)
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | FDMC8200s |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Технологии: | MOSFET (металлическая окись) | Конфигурация: | N-канал 2 (двойной) |
|---|---|---|---|
| Особенность FET: | Ворота уровня логики | Напряжение отхода к источнику (Vdss): | 30V |
| Ток - непрерывный отвод (Id) @ 25°C: | 6А, 8.5А | Rds On (Max) @ Id, Vgs: | 20 мОм @ 6А, 10 В |
| Vgs(th) (макс.) @ Id: | 3V @ 250µA | Обязанность ворот (Qg) (Макс) @ Vgs: | 10nC @ 10V |
Характер продукции
FDMC8200s Mosfet Array 30V 6A, 8.5A 700mW, 1W поверхностная установка 8-Power33 (3x3)
Спецификации FDMC8200s
| Тип | Описание |
| Категория | Дискретные полупроводниковые изделия |
| Транзисторы | |
| FET, MOSFET | |
| FET, MOSFET массивы | |
| Мфр | на полу |
| Серия | PowerTrench® |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Активный |
| Технологии | MOSFET (оксид металла) |
| Конфигурация | 2 N-канала (двойной) |
| Функция FET | Вход на логический уровень |
| Напряжение отхода к источнику (Vdss) | 30 В |
| Ток - непрерывный отвод (Id) @ 25°C | 6А, 8.5А |
| Rds On (Max) @ Id, Vgs | 20 мОм @ 6А, 10 В |
| Vgs(th) (макс.) @ Id | 3В @ 250μA |
| Загрузка шлюза (Qg) (макс.) @ Vgs | 10nC @ 10V |
| Вводная емкость (Ciss) (Max) @ Vds | 660pF @ 15В |
| Мощность - Макс | 700 мВт, 1 Вт |
| Операционная температура | -55°C ~ 150°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 8-PowerWDFN |
| Пакет изделий поставщика | 8-Power33 (3х3) |
| Номер базовой продукции | FDMC82 |
Особенности FDMC8200s
• Q1: N-канал
* Максимальное rDS ((on) = 20 м при VGS = 10 В, ID = 6 А
* Максимальное rDS ((on) = 32 м при VGS = 4,5 В, ID = 5 А
• Q2: N-канал
* Максимальное rDS ((on) = 10 м при VGS = 10 В, ID = 8,5 А
* Max rDS ((on) = 13,5 м при VGS = 4,5 В, ID = 7,2 А
• Устройство не содержит Pb−, галидов и соответствует требованиям RoHS
Применение FDMC8200s
• Мобильные компьютеры
• Мобильные интернет-устройства
• Общая цель
Окружающая средаЭкспортные классификации FDMC8200s
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
