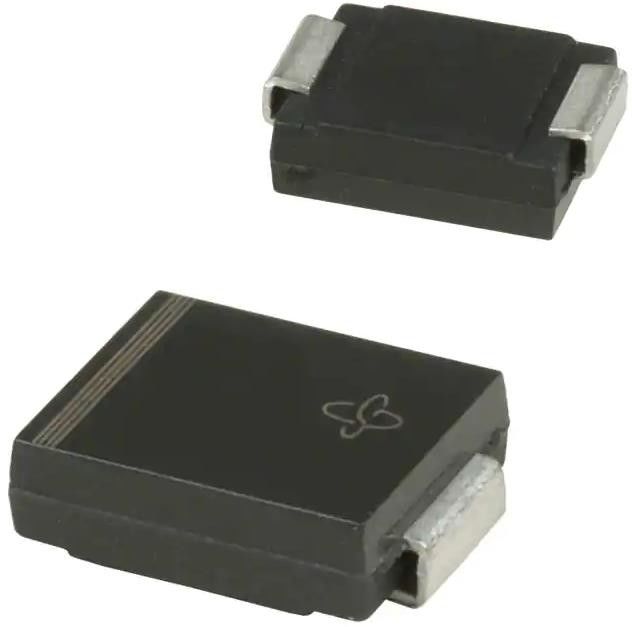

TPSMC36AHE3 / 9AT 49.9V Клип 30.1A Ipp Tvs Диодная поверхность DO-214AB (SMCJ)
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TPSMC36AHE3/9AT |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Тип: | Зенер | Однонаправленные каналы: | 1 |
|---|---|---|---|
| Напряжение - обратное зазор (тип.): | 30.8В | Напряжение - пробой (мин.): | 34.2V |
| Напряжение тока - зажимать (Макс) @ Ipp: | 49.9В | Ток — пиковый импульс (10/1000 мкс): | 30.1А |
| Мощность - пиковый пульс: | 1500 Вт (1,5 кВт) | Заявления: | Автомобильная промышленность |
| Высокий свет: | Чип интегральной схемы TPSMC36AHE3 / 9AT,Поверхностный обломок интегральной схемаы держателя |
||
Характер продукции
TPSMC36AHE3 / 9AT 49.9V Клип 30.1A Ipp Tvs Диодная поверхность DO-214AB (SMCJ)
Спецификации TPSMC36AHE3/9AT
| Тип | Описание |
| Категория | Защита цепи |
| Снижающие напряжение временного напряжения (TVS) | |
| Диоды TVS | |
| Мфр | Vishay General Semiconductor - Диодный отдел |
| Серия | Автомобильная промышленность, AEC-Q101, PAR® |
| Пакет | Лента и катушка (TR) |
| Тип | Зенер |
| Однонаправленные каналы | 1 |
| Напряжение - обратное противостояние (тип) | 30.8В |
| Напряжение - разрыв (мин) | 34.2В |
| Напряжение - зажимание (макс.) @ Ipp | 49.9В |
| Ток - пиковый импульс (10/1000μs) | 30.1А |
| Мощность - пиковый пульс | 1500 Вт (1,5 кВт) |
| Защита линий электропередач | Нет, нет. |
| Заявления | Автомобильная промышленность |
| Пропускная способность @ частота | - |
| Операционная температура | -65°C ~ 185°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | DO-214AB, SMC |
| Пакет изделий поставщика | DO-214AB (SMCJ) |
| Номер базовой продукции | TPSMC36 |
ОсобенностиTPSMC36AHE3/9AT
• Пассивация соединений с оптимизированным дизайном и технология пассивированного анизотропного выпрямителя
• способность TJ = 185 °C, подходящая для высокой надежности и автомобильных требований
• Доступен только в однонаправленном полярном режиме
• Пиковая мощность импульса 1500 Вт с формой волны 10/1000 мкм
• Отличная способность к зажиманию
• Очень быстрое время отклика
• Низкое сопротивление нагнетания
• Соответствует уровню MSL 1, по J-STD-020, LF максимальный пик 260 °C
• Квалифицированный AEC-Q101 доступен
- Автомобильный код заказа: база P/NHE3 или P/NHM3
ПрименениеTPSMC36AHE3/9AT
* Дело: SMC (DO-214AB)
* Соединение формования соответствует UL 94 V-0 степени воспламеняемости
* База P/NHE3_X - соответствует требованиям RoHS и имеет квалификацию AEC-Q101
* База P/NHM3_X - без галогена, соответствующая требованиям RoHS и сертифицированная по стандарту AEC-Q101. ...)
* Терминалы: проводки с матовым оцинкованным покрытием, поддающиеся сварке по J-STD-002 и JESD 22-B102 Суффикс HE3 и HM3 соответствует испытанию на усы JESD 201 класса 2
* Полярность: цветовая полоса обозначает конец катода
Экологические и экспортные классификацииTPSMC36AHE3/9AT
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
