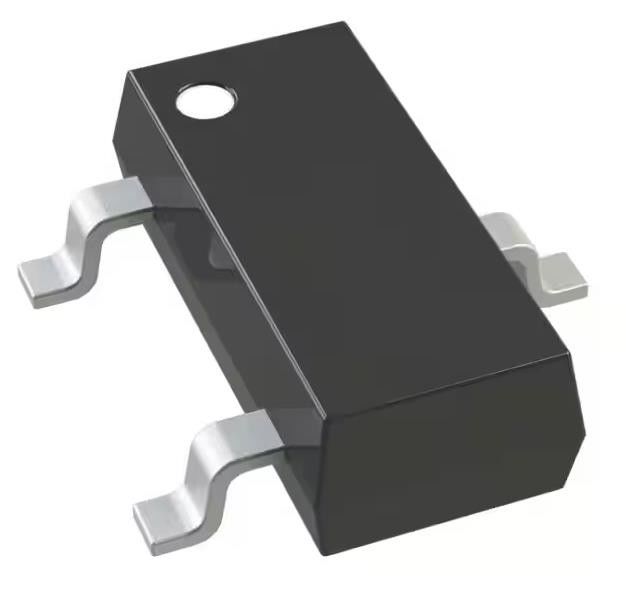

• TLV431AFTA Референтный интерфейс напряжения шунта регулируемый 1.24V 18 VV ± 1% 15 mA SOT-23-3
TLV431AFTA Референтный интерфейс напряжения шунта регулируемый 1.24V 18 VV ± 1% 15 mA SOT-23-3

TLV431AFTA Референтный интерфейс напряжения шунта регулируемый 1.24V 18 VV ± 1% 15 mA SOT-23-3

Подробная информация о продукте:

Место происхождения: Оригинальный
Фирменное наименование: original
Сертификация: original
Номер модели: TLV431AFTA

Оплата и доставка Условия:

Количество мин заказа: 1
Цена: negotiation
Упаковывая детали: картонная коробка
Время доставки: 3-5 дней
Условия оплаты: T/T
Поставка способности: 1000
Лучшая цена контакт

Подробная информация

Тип ссылки: Шунт Тип выхода: Регулируемый
Напряжение - выход (мин/фиксированное): 1.24V Напряжение - выход (макс.): 18В
Ток - выход: 15 мам Толерантность: ± 1%
Настоящий - катод: µA 100 Операционная температура: -40 °C ~ 125 °C (TA)
Высокий свет:

TLV431AFTA Чип интегральной схемы

,

SOT-23-3 Чип интегральной схемы

Характер продукции

TLV431AFTA Референтный интерфейс напряжения шунта регулируемый 1.24V 18 VV ± 1% 15 mA SOT-23-3

Спецификации TLV431AFTA



Тип Описание
Категория Интегрированные схемы (IC)
  Управление энергией (PMIC)
  Справочное напряжение
Мфр Диоды встроенные
Серия -
Пакет Лента и катушка (TR)
Статус продукта Активный
Тип ссылки Шант
Тип выхода Регулируемый
Напряжение - выход (мин/фиксированное) 1.24В
Напряжение - выход (макс.) 18 В
Ток - выход 15 мА
Толерантность ± 1%
Коэффициент температуры -
Шум - от 0,1 до 10 Гц -
Шум - от 10 Гц до 10 кГц -
Напряжение - вход -
Текущее - поставка -
Ток - катод 100 μA
Операционная температура -40 °C ~ 125 °C (TA)
Тип установки Поверхностный монтаж
Пакет / чемодан TO-236-3, SC-59, SOT-23-3
Пакет изделий поставщика SOT-23-3
Номер базовой продукции TLV431



Особенности
TLV431AFTA


* Работа на низком напряжении VREF = 1,24V
* Температурный диапазон от -40 до +125°C
* Толерантность к эталонному напряжению при +25°C
- 0, 2% TLV431T
- 0, 5% TLV431B
- 1% TLV431A
* Типичное изменение температуры
- 4 мВ (0°C до +70°C)
- 6mV (от -40°C до +85°C)
- 11 мВ (от -40°C до +125°C)
* 80μA Минимальный поток катода
* 0,25Ω Типичная выходная импеданс
* Регулируемое выходное напряжение VREF до 18 В
* Совершенно свободный от свинца и полностью соответствующий требованиям RoHS (Примечания 1 и 2)
* Без галогена и антимона.
* Часть, соответствующая требованиям автомобильной техники, доступна в отдельном листе данных (TLV431Q)







ПрименениеTLV431AFTA


TLV431 представляет собой трехконтурный регулирующий шунт, предлагающий отличную температурную стабильность и способность обрабатывать выходный ток до 20 мА.Выходное напряжение может быть установлено на любое выбранное напряжение между 1.24В и 18В путем выбора двух внешних делительных резисторов.








Экологические и экспортные классификацииTLV431AFTA


АТРИБУТ Описание
Статус RoHS Соответствует требованиям ROHS3
Уровень чувствительности к влаге (MSL) 1 (неограниченный)
Статус REACH REACH Не затрагивается
ECCN EAR99
HTSUS 8542.39.0001
