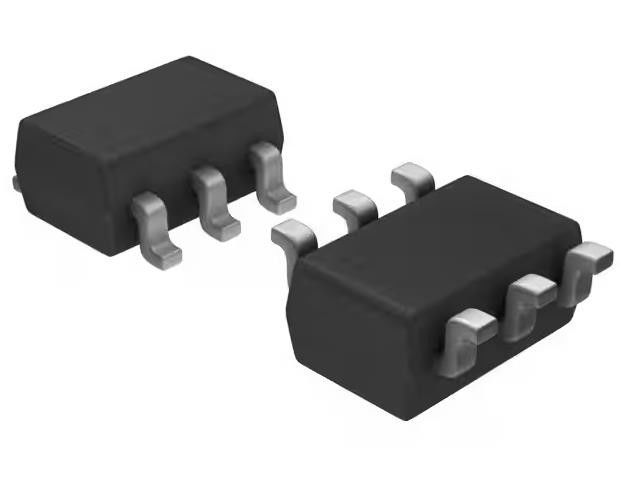

SN74LVC2GU04DBVR Инверторная интегральная схема чип 2 канал SOT-23-6
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | СН74ЛВК2ГУ04ДБВР |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Тип логики: | Инвертор | Количество схем: | 2 |
|---|---|---|---|
| Количество входных сигналов: | 2 | Максимальная задержка распространения @ V, макс. CL: | 3.5ns @ 5V, 50pF |
| Напряжение - питание: | 1.65V | 5.5V | Ток - тихий (макс.): | µA 10 |
| Ток - Выход высокий, низкий: | 32 мА, 32 мА | Уровень логики входного сигнала - низкий уровень: | 0.41V ~ 1.38V |
| Высокий свет: | Чип инвертора SN74LVC2GU04DBVR,Чип инвертора SOT-23-6 |
||
Характер продукции
SN74LVC2GU04DBVR Инверторная интегральная схема чип 2 канал SOT-23-6
Спецификации SN74LVC2GU04DBVR
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Логика | |
| Ворота и инверторы | |
| Мфр | Техасские инструменты |
| Серия | 74LVC |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Тип логики | Инвертор |
| Количество схем | 2 |
| Количество входов | 2 |
| Особенности | - |
| Напряжение - питание | 1.65V ~ 5.5V |
| Ток - тихий (макс.) | 10 μA |
| Ток - Выход высокий, низкий | 32mA, 32mA |
| Уровень логики ввода - низкий | 0.41V ~ 1.38V |
| Уровень логики ввода - высокий | 1.24V ~ 4.13V |
| Максимальная задержка распространения @ V, Максимальная CL | 3.5ns @ 5V, 50pF |
| Операционная температура | -40 °C ~ 125 °C (TA) |
| Тип установки | Поверхностный монтаж |
| Пакет изделий поставщика | SOT-23-6 |
| Пакет / чемодан | SOT-23-6 |
| Номер базовой продукции | 74LVC2GU04 |
Особенности SN74LVC2GU04DBVR
* Доступно в пакете Texas Instruments NanoFree rmPackage
* Поддерживает работу 5-В Вcc
* Входы Принимают напряжение до 5,5 В
* Максимальное tpd 3,7 нс при 3,3 В
* Низкое энергопотребление, 10-А Макс lcc
* +24-mA выходный привод на 3,3 В
* Типичная напряженность (выходное отскок на земле) < 0,8 В при Vcc = 3,3 В, TA = 25 C
* Типичный VoHv (Output Vo Undershoot)>2 V при Vcc = 3,3 V, TA = 25C
* loff Поддерживает живую вставку, режим частичного отключения питания и защиту от заднего привода
* Может использоваться в качестве нижнего переводчика для перевода входов от максимум 5,5 В до уровня Vcc
* Небуферные выходы
* Повышение мощности зажигания свыше 100 мА по JESD 78, класс II
* Защита ЕСД превышает ЕСД
- 222000-V Модель человеческого тела (A114-A)
- 200-вольтная машина (A115-A)
- Модель заряженного устройства 1000 В (C101)
Применение SN74LVC2GU04DBVR
Этот двойной инвертор предназначен для работы с 1,65-V до 5,5-V VCC.
Окружающая средаЭкспортные классификации SN74LVC2GU04DBVR
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
