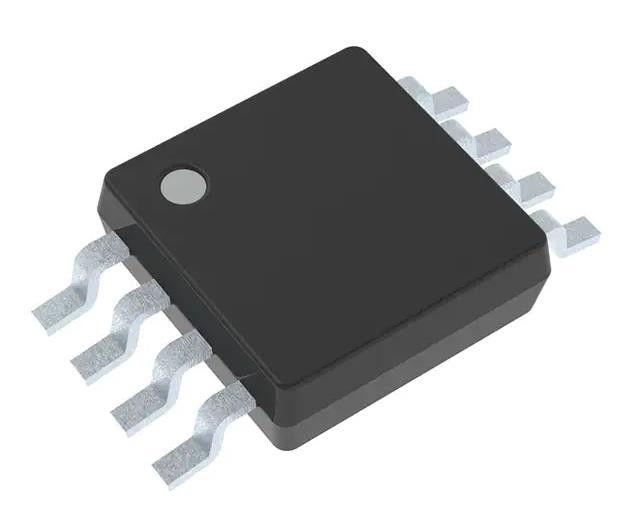

SN74LVC2G132DCUR NAND Gate IC 2 канал Шмитт Триггер 8-VSSOP
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | SN74LVC2G132DCUR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | T/T |
| Поставка способности: | 100,000 |
|
Подробная информация |
|||
| Тип логики: | Ворота NAND | Количество схем: | 2 |
|---|---|---|---|
| Количество входных сигналов: | 2 | Особенности: | Триггер Шмитта |
| Напряжение - питание: | 1.65V | 5.5V | Ток - тихий (макс.): | µA 10 |
| Ток - Выход высокий, низкий: | 32 мА, 32 мА | Уровень логики входного сигнала - низкий уровень: | 0.39V ~ 1.87V |
| Высокий свет: | SN74LVC2G132DCUR и шлюз,8-VSSOP и шлюз |
||
Характер продукции
SN74LVC2G132DCUR NAND Gate IC 2 канал Шмитт Триггер 8-VSSOP
Спецификации SN74LVC2G132DCUR
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Логика | |
| Ворота и инверторы | |
| Мфр | Техасские инструменты |
| Серия | 74LVC |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Активный |
| Тип логики | Ворота NAND |
| Количество схем | 2 |
| Количество входов | 2 |
| Особенности | Шмитт Триггер |
| Напряжение - питание | 1.65V ~ 5.5V |
| Ток - тихий (макс.) | 10 μA |
| Ток - Выход высокий, низкий | 32mA, 32mA |
| Уровень логики ввода - низкий | 0.39V ~ 1.87V |
| Уровень логики ввода - высокий | 1.16V ~ 3.33V |
| Максимальная задержка распространения @ V, Максимальная CL | 5ns @ 5V, 50pF |
| Операционная температура | -40°C ~ 125°C |
| Тип установки | Поверхностный монтаж |
| Пакет изделий поставщика | 8-VSSOP |
| Пакет / чемодан | 8-VFSOP (0,091", 2,30 мм в ширину) |
| Номер базовой продукции | 74LVC2G132 |
Особенности SN74LVC2G132DCUR
* Доступен в Texas Instruments NanoFree TwPackage
* Поддерживает работу 5-В Вcc
* Входы Принимают напряжение до 5,5 В
* Максимальное tpd 5,3 нс при 3,3 В
* Низкое энергопотребление, 10-пА Макс lcc
* +24-mA выходный привод на 3,3 В
* Типичная напряженность (выходное отскок на земле) < 0,8 В при Vcc = 3,3 В, TA = 25 C
* Типичный VoHv (Выход Vo Undershoot) >2 V при Vcc = 3,3 V, TA = 25C
* loff Поддерживает живую вставку, режим частичного отключения питания и защиту заднего привода
* Поддержка перехода вниз (5V до 3.3V и 3.3V до 1.8V)
* Повышение мощности зажигания свыше 100 мА по JESD 78, класс II
* Защита ЕСД превышает ЕСД
- 222000-V Модель человеческого тела (A114-A)
- 200-вольтовая машина (A115-A)
- Модель заряженного устройства 1000 В (C101)
Применение SN74LVC2G132DCUR
Этот двойной 2-входной NAND-ворот с входами Schmitt-trigger предназначен для работы с 1,65-V до 5,5-V VCC.
Окружающая средаЭкспортные классификации SN74LVC2G132DCUR
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
