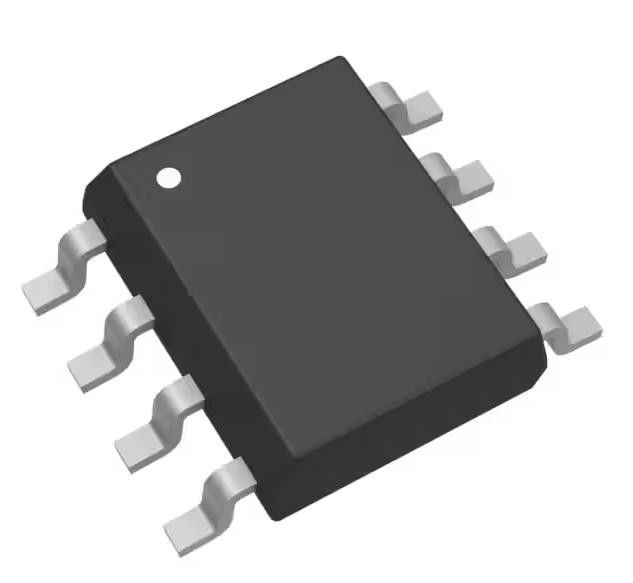

DMP2022LSS-13 P-Channel 20 V 10A (Ta) 2.5W (Ta) Поверхностная установка 8-SO
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | DMP2022LSS-13 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Тип FET: | P-канал | Технологии: | MOSFET (металлическая окись) |
|---|---|---|---|
| Напряжение отхода к источнику (Vdss): | 20 В | Ток - непрерывный отвод (Id) @ 25°C: | 10A (животики) |
| Напряжение привода (макс. RDS включено, минимум RDS включено): | 2.5V, 10V | Rds On (Max) @ Id, Vgs: | 13mOhm @ 10A, 10V |
| Vgs(th) (макс.) @ Id: | 1.1V @ 250µA | Обязанность ворот (Qg) (Макс) @ Vgs: | 56.9 nC @ 10 В |
Характер продукции
Микроконтроллер IC 2156-CY8CTMA884LTI-13-CY-ND
Спецификации DMP2022LSS-13
| Тип | Описание |
| Категория | Дискретные полупроводниковые изделия |
| Транзисторы | |
| FET, MOSFET | |
| Одиночные FET, MOSFET | |
| Мфр | Диоды встроенные |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Тип FET | П-канал |
| Технологии | MOSFET (оксид металла) |
| Напряжение отхода к источнику (Vdss) | 20 В |
| Ток - непрерывный отвод (Id) @ 25°C | 10A (Ta) |
| Напряжение привода (макс. RDS включено, минимум RDS включено) | 2.5В, 10В |
| Rds On (Max) @ Id, Vgs | 13mOhm @ 10A, 10В |
| Vgs(th) (макс.) @ Id | 1.1В @ 250μA |
| Загрузка шлюза (Qg) (макс.) @ Vgs | 56.9 nC @ 10 В |
| Vgs (макс.) | ± 12 В |
| Вводная емкость (Ciss) (Max) @ Vds | 2444 pF @ 10 В |
| Функция FET | - |
| Рассеивание энергии (макс.) | 2.5W (Ta) |
| Операционная температура | -55°C ~ 150°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет изделий поставщика | 8-SO |
| Пакет / чемодан | 8-SOIC (0,154", 3,90 мм ширины) |
| Номер базовой продукции | DMP2022 |
Особенности DMP2022LSS-13
* Низкое сопротивление
- 13mΩ @ VGS = -10V
- 16mΩ @ VGS = -4,5В
- 22mΩ @ VGS = -2.5V
* Низкое пороговое напряжение
* Низкая емкость ввода
* Быстрая скорость переключения
* Низкая утечка ввода/вывода
* Совершенно свободный от свинца и полностью соответствующий требованиям RoHS (Примечания 1 и 2)
* Без галогена и антимона.
* Соответствует стандартам AEC-Q101 высокой надежности
Применение DMP2022LSS-13
* Дело: SO-8
* Материал корпуса: формованный пластик, зеленый состав формования. UL Классификация воспламеняемости 94V-0
* Чувствительность к влаге: уровень 1 по J-STD-020
* Соединения терминалов: см. Диаграмма
* Терминалы: Окончание - матовый оловянный оцинкованный над медным свинцовым каркасом. Сольдируемый по MIL-STD-202, методу 208
* Вес: 0,072 г (приблизительно)
Окружающая средаЭкспортные классификации DMP2022LSS-13
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
