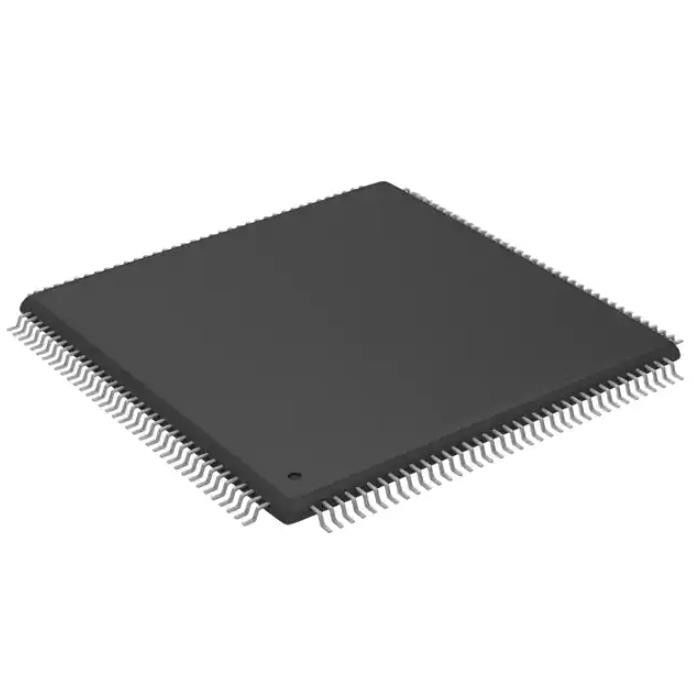

SPC58EC80E5QMC0X MCU Микроконтроллер IC 32BIT 4MB FLASH 144ETQFP
Подробная информация о продукте:
| Место происхождения: | первоначальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | SPC58EC80E5QMC0X |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Коробка коробки |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Состояние продукта: | Устарелый | Digi-ключ Programmable: | Не подтверженный |
|---|---|---|---|
| Процессор ядра: | e200z420 | Размер ядра: | трицатидвухразрядное Двойн-ядр |
| Скорость: | 180MHz | Взаимодействие: | CANbus, ² c I, LINbus, SPI |
| Peripherals: | DMA | Номер I/O: | 124 |
| Высокий свет: | SPC58EC80E5QMC0X,ИС микроконтроллера MCU,ИС микроконтроллера 144ETQFP |
||
Характер продукции
SPC58EC80E5QMC0X Токовые резисторы Ic Mcu 32bit 4mb Flash 144etqfp
e200z420 Automotive, AEC-Q100, SPC58 Микроконтроллер IC 32-битный двухъядерный 180MHz 4MB (4M x 8) FLASH 144-eTQFP (20x20)
Технические характеристикиSPC58EC80E5QMC0X
| ТИП | ОПИСАНИЕ |
| Категория | Интегральные схемы (ИС) |
| Встроенный | |
| Микроконтроллеры | |
| производитель | STMicroelectronics |
| Ряд | Автомобильная промышленность, AEC-Q100, SPC58 |
| Упаковка | Лента и катушка (TR) |
| Статус продукта | Устаревший |
| Программируемый цифровой ключ | Не подтверждено |
| Основной процессор | e200z420 |
| Размер ядра | 32-битный двухъядерный процессор |
| Скорость | 180 МГц |
| Связь | CANbus, I²C, LINbus, SPI |
| Периферийные устройства | прямой доступ к памяти |
| Количество входов/выходов | 124 |
| Размер памяти программы | 4 МБ (4 М x 8) |
| Тип программной памяти | ВСПЫШКА |
| Размер ЭСППЗУ | 128К х 8 |
| Размер оперативной памяти | 512К х 8 |
| Напряжение питания (Vcc/Vdd) | 3,3 В, 5 В |
| Преобразователи данных | - |
| Тип генератора | Внутренний |
| Рабочая Температура | -40°C ~ 125°C (ТА) |
| Тип крепления | Поверхностное крепление |
| Пакет/кейс | Открытая площадка 144-TQFP |
| Пакет устройств поставщика | 144-eTQFP (20x20) |
| Базовый номер продукта | SPC58 |
ОсобенностиSPC58EC80E5QMC0X
• соответствует стандарту AEC-Q100
• Высокопроизводительный двухъядерный процессор e200z420n3
– ЦП с 32-разрядной архитектурой Power Architecture
- Частота ядра достигает 180 МГц
– Кодирование переменной длины (VLE)
• 4224 КБ (4096 КБ флэш-памяти кода + 128 КБ флэш-памяти данных) встроенной флэш-памяти: поддерживает чтение во время операций программирования и стирания, а также несколько блоков, позволяющих эмулировать EEPROM
• 176 КБ выделенной флэш-памяти HSM (144 КБ кода + 32 КБ данных)
• 384 КБ встроенной SRAM общего назначения (в дополнение к 128 КБ основного локального ОЗУ данных: 64 КБ включено в каждый ЦП)
• Многоканальный контроллер прямого доступа к памяти (eDMA) с 64 каналами
• 1 контроллер прерываний (INTC)
• Комплексная концепция безопасности нового поколения ASIL-B
– ASIL-B по ISO 26262
– FCCU для сбора и реагирования на уведомления об отказах
– Блок управления ошибками памяти (MEMU) для сбора и составления отчетов об ошибках в памяти.
– Блок проверки циклическим избыточным кодом (CRC)
• Архитектура кроссбарного коммутатора для одновременного доступа к периферийным устройствам, флэш-памяти или ОЗУ от нескольких мастеров шины со сквозным ECC.
• Блок пуска поперек тела (BCTU)
- Запускает преобразования ADC из любого канала eMIOS
– Запускает преобразование АЦП из двух выделенных PIT_RTI.
• Расширенная модульная подсистема ввода-вывода (eMIOS): до 64 синхронизированных каналов ввода-вывода с 16-разрядным разрешением счетчика.
• Усовершенствованная система аналого-цифрового преобразователя с:
– 3 независимых быстрых 12-битных аналоговых преобразователя SAR
– 1 супервизор 12-битный аналоговый преобразователь SAR
– 1 10-битный аналоговый преобразователь SAR с поддержкой режима STDBY
• Коммуникационные интерфейсы
– 18 модулей LINFlexD
– 8 модулей беспоследовательного последовательного периферийного интерфейса (DSPI)
– 8 интерфейсов MCAN с усовершенствованной схемой общей памяти и поддержкой ISO CAN-FD
– Двухканальный контроллер FlexRay
– 1 контроллер Ethernet 10/100 Мбит/с, соответствующий IEEE 802.3-2008
• Низкое энергопотребление
- Универсальные режимы с низким энергопотреблением
– Сверхнизкое энергопотребление в режиме ожидания с RTC
– Smart Wake-up Unit для мониторинга контактов
– Схемы быстрого пробуждения
• Двойные контуры фазовой автоподстройки частоты со стабильной синхронизирующей областью для периферийных устройств и областью частотной модуляции для вычислительной оболочки.
Приложения изSPC58EC80E5QMC0X
• Интерфейс разработки Nexus (NDI) в соответствии со стандартом IEEE-ISTO 5001-2003 с некоторой поддержкой стандарта 2010 г.
• Флэш-память Boot Assist (BAF) поддерживает заводское программирование с использованием последовательной загрузки через асинхронную шину CAN или LIN/UART.
• Диапазон температур перехода от -40 °C до 150 °C
Экологические и экспортные классификацииSPC58EC80E5QMC0X
| АТРИБУТ | ОПИСАНИЕ |
| Статус RoHS | Соответствует ROHS3 |
| ДОСТИЖЕНИЕ Статус | REACH Не затронуто |
| ECCN | УСТАРЕВШИЙ |
| ХТСУС | 0000.00.0000 |
