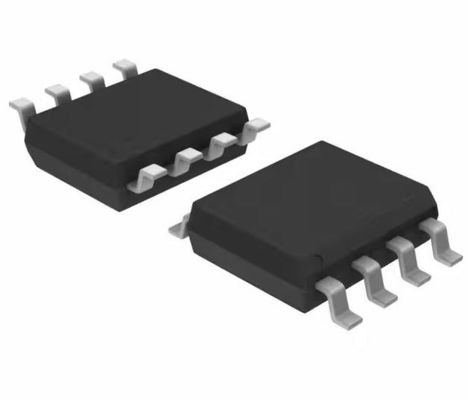

MIC4224YM Низкосторонние шлюзы интегральных схем, управляющие микросхемами IC, не инвертирующие 8-SOIC
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | MIC4224YM |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Управляемая конфигурация: | Низко-сторона | Тип канала: | Независимый |
|---|---|---|---|
| Количество водителей: | 2 | Тип ворот: | MOSFET N-канала |
| Напряжение - питание: | 4.5V | 18V | Напряжение тока логики - VIL, VIH: | 0,8 В, 2,4 В |
| Настоящий - пиковая мощность (источник, раковина): | 4A, 4A | Время подъема / падения (тип): | 15ns, 15ns |
Характер продукции
MIC4224YM Низкосторонние шлюзы интегральных схем, управляющие микросхемами IC, не инвертирующие 8-SOIC
Спецификации MIC4224YM
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Водители ворот | |
| Мфр | Технология микрочипов |
| Серия | - |
| Пакет | Трубка |
| Конфигурация под управлением | Нижняя сторона |
| Тип канала | Независимый |
| Количество водителей | 2 |
| Тип ворот | N-канальный MOSFET |
| Напряжение - питание | 4.5V ~ 18V |
| Логическое напряжение - VIL, VIH | 0.8В, 2.4В |
| Ток - пиковый выход (источник, раковина) | 4А, 4А |
| Тип ввода | Неинвертирующие |
| Время подъема / падения (тип) | 15н, 15н |
| Операционная температура | -40°C ~ 125°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 8-SOIC (0,154", 3,90 мм ширины) |
| Пакет изделий поставщика | 8-SOIC |
| Номер базовой продукции | MIC4224 |
ОсобенностиизMIC4224YM
• рабочий диапазон напряжения питания от 4,5 до 18 В
• Высокий пиковый источник/поток потока
± 3A при VDD = 8V
±4A при VDD = 12В
• 15 нс/15 нс Время подъема и падения при нагрузке 2000 пФ
• Задержка распространения ввода 25 нс/35 нс (повышение/снижение)
• 20 нс/45 нс (повышение/снижение) позволяют задержку распространения
• Ввод активного высокого драйвера с 100kΩ подъемом
• Ввод логики CMOS и TTL и обеспечение пороговых значений, независимых от напряжения питания
• Защита от входа драйвера до -5В при -40mA
• Выход Защита от замыкания до > 500 mA обратного тока
• Промышленный стандарт с двумя вариантами пакета
¢ ePAD MSOP-8 (θJA = 60°C/W)
️ 8-прикольный SOIC (θJA = 120°C/W)
• Доступен в двух инвертирующих (MIC4223), двух неинвертирующих (MIC4224) и дополнительных (MIC4225) вариантах.
• Двойной выходный привод с параллельными каналами
• диапазон температуры рабочего соединения от -40°C до +125°C
ОписанияизMIC4224YM
• Высокоэффективное переключение MOSFET
• Электрические источники питания переключателя
• преобразователи постоянного тока в постоянный ток
• Двигатели двигателей и электромобилей
• Часовые и линейные водители
• Синхронные выпрямители
• Привод импульсного трансформатора
• Усилители класса D
Классификация экологических и экспортных товаровизMIC4224YM
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
