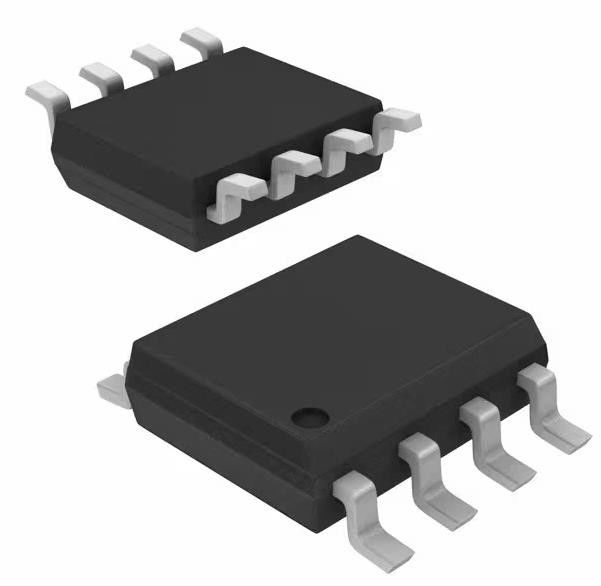

HCPL-063L-500E Оптоизолятор 15MBd Открытый коллектор Schottky Clamped 3750Vrms 10kV/μs
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | HCPL-063L-500E |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Количество каналов: | 2 | Входные сигналы - сторона 1/Side 2: | 2/0 |
|---|---|---|---|
| Напряжение тока - изоляция: | 3750Vrms | Невосприимчивость единого режима переходная (минута): | 10kV/µs |
| Тип выхода: | Открытый сборник, Schottky зажал | Текущий объем производства/канал: | 50 мам |
| Коэффициент данных: | 15MBd | TpLH задержки распространения/tpHL (Макс): | 75ns, 75ns |
Характер продукции
HCPL-063L-500E Оптоизолятор 15MBd Открытый коллектор Schottky Clamped 3750Vrms 10kV/μs
Спецификации HCPL-063L-500E
| Тип | Описание |
| Категория | Изоляторы |
| Оптоизоляторы | |
| Оптоизоляторы логического вывода | |
| Мфр | Broadcom Limited |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Количество каналов | 2 |
| Вводные данные - Страна 1/Страна 2 | 2/0 |
| Напряжение - изоляция | 3750Vrms |
| Временный иммунитет общего режима (мин) | 10 кВ/μs |
| Тип ввода | DC |
| Тип выхода | Открытый коллектор, Шотки зажатый |
| Ток - выход / канал | 50 мА |
| Коэффициент данных | 15 МБд |
| Задержка распространения tpLH / tpHL (макс.) | 75 нс, 75 нс |
| Время подъема / падения (тип) | 24 нс, 10 нс |
| Напряжение - вперед (Vf) (тип) | 1.5В |
| Ток - постоянный (если) (макс.) | 15 мА |
| Напряжение - питание | 2.7V ~ 3.6V, 4.5V ~ 5.5V |
| Операционная температура | -40°C ~ 85°C |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 8-SOIC (0,154", 3,90 мм ширины) |
| Пакет изделий поставщика | Высокий 8-SO |
| Номер базовой продукции | HCPL-063 |
ОсобенностиизHCPL-063L-500E
* напряжение двойного питания 3.3V/5V
* Низкое энергопотребление
* 15 кВ/μs минимальное отторжение общего режима (CMR) при VCM = 1000V
* Высокая скорость: 15 МБд обычно
* совместима с LVTTL/LVCMOS
* Мощность низкого входного тока: 5 мА
* Гарантированная производительность переменного тока и постоянного тока при температуре: от 40°C до +85°C
* Доступно в 8-прикосновных DIP, SOIC-8
* Стробируемый выход (только одноканальные продукты)
* Одобрения по безопасности: UL, CSA, IEC/EN/DIN EN 60747-5-5
ОписанияизHCPL-063L-500E
* Изолированный приемник линии
* Интерфейсы компьютера и периферийных устройств
* Интерфейсы микропроцессорных систем
* Цифровая изоляция для конверсии A/D, D/A
* переключение питания
* Изоляция ввода/вывода прибора
* Устранение заземления
* Замена импульсного трансформатора
* Полевые автобусы
Классификация экологических и экспортных товаровизHCPL-063L-500E
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
