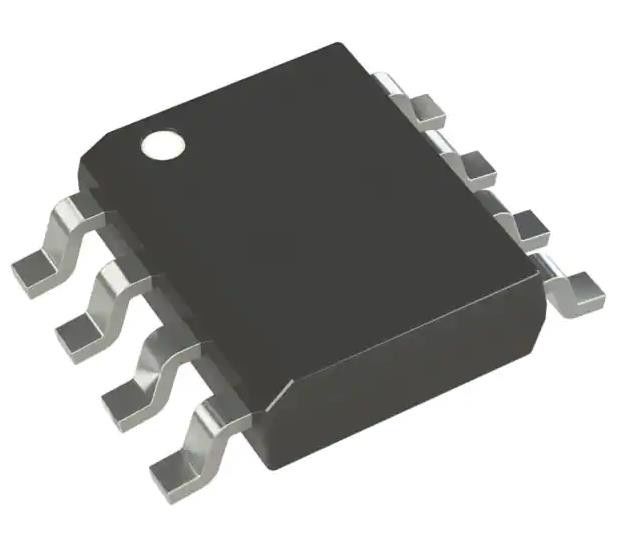

MCP1407T-E/SN Низкосторонний шлюз интегральной схемы с управляющим микросхемой IC Неинвертирующий 8-SOIC
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | MCP1407T-E/SN |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Управляемая конфигурация: | Низко-сторона | Тип канала: | Одинокий |
|---|---|---|---|
| Количество водителей: | 1 | Тип ворот: | IGBT, N-канал, P-канал MOSFET |
| Напряжение - питание: | 4.5V | 18V | Напряжение тока логики - VIL, VIH: | 0,8 В, 2,4 В |
| Настоящий - пиковая мощность (источник, раковина): | 6A, 6A | Тип ввода: | Не-переворачивать |
Характер продукции
MCP1407T-E/SN Низкосторонний шлюз интегральной схемы с управляющим микросхемой IC Неинвертирующий 8-SOIC
Спецификации MCP1407T-E/SN
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Водители ворот | |
| Мфр | Технология микрочипов |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Конфигурация под управлением | Нижняя сторона |
| Тип канала | Одинокий |
| Количество водителей | 1 |
| Тип ворот | IGBT, N-канал, P-канал MOSFET |
| Напряжение - питание | 4.5V ~ 18V |
| Логическое напряжение - VIL, VIH | 0.8В, 2.4В |
| Ток - пиковый выход (источник, раковина) | 6А, 6А |
| Тип ввода | Неинвертирующие |
| Время подъема / падения (тип) | 20 нс, 20 нс |
| Операционная температура | -40°C ~ 125°C |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 8-SOIC (0,154", 3,90 мм ширины) |
| Пакет изделий поставщика | 8-SOIC |
| Номер базовой продукции | MCP1407 |
ОсобенностиизMCP1407T-E/SN
• Высокий пиковый выходный ток: 6,0 А (типичный)
• Низкий проходный/поперечный ток на выходной стадии
• Широкий рабочий диапазон входного напряжения:
- от 4,5 до 18 вольт
• Высокая пропускная способность:
- 2500 пФ за 20 нс
- 6800 pF за 40 нс
• Краткое время задержки: 40 нс (типично)
• Совпадающие время подъема/падения
• Низкий ток подачи:
- с логическим входом 1 130 μA (типичный)
- с логическим входом 35 μA (типичный)
• Застежка защищена: будет выдерживать обратный ток 1,5А
• Логический вход будет выдерживать отрицательные колебания до 5 В
• Пин совместим с устройствами TC4420/TC4429
• Экономия пространства 8-конечных SOIC, PDIP и 8-конечных 6 x 5 мм DFN пакетов
ОписанияизMCP1407T-E/SN
• Электроснабжение переключателя
• Привод импульсного трансформатора
• Линейные водители
• Двигатель и соленоид
Классификация экологических и экспортных товаровизMCP1407T-E/SN
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
