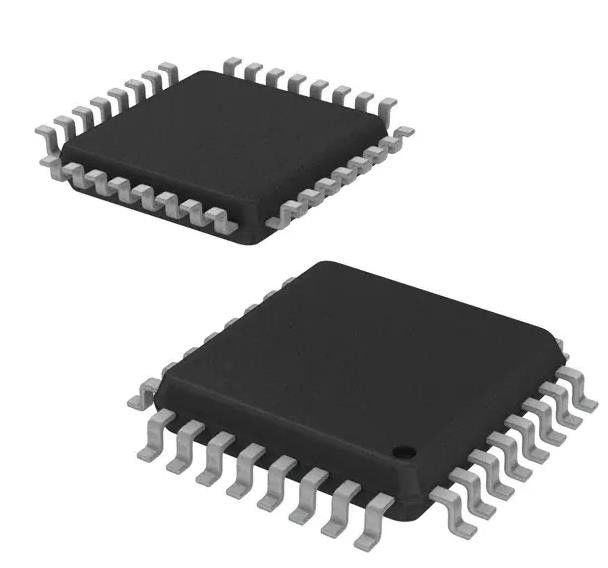

ADM1068ASTZ Интегрированный микросхема чип-наблюдатель программируемый 8 канал 32-LQFP
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | ADM1068ASTZ |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Тип: | Программный механизм | Количество контролируемых напряжений тока: | 8 |
|---|---|---|---|
| Порог напряжения: | 8 Выбираемые комбинации пороговых значений | Выпуск: | Programmable |
| Операционная температура: | -40 °C ~ 85 °C (TA) | Тип установки: | Поверхностный монтаж |
Характер продукции
ADM1068ASTZ Интегрированный микросхема чип-наблюдатель программируемый 8 канал 32-LQFP
Спецификации ADM1068ASTZ
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Контролирующие органы | |
| Мфр | Analog Devices Inc. |
| Серия | Супер секвенировщик® |
| Пакет | Поднос |
| Тип | Секвенсор |
| Количество контролируемых напряжений | 8 |
| Напряжение - порог | 8 Выбираемые комбинации пороговых значений |
| Выпуск | Программируемый |
| Перезагрузить | - |
| Перезагрузить время | - |
| Операционная температура | -40 °C ~ 85 °C (TA) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 32-LQFP |
| Пакет изделий поставщика | 32-LQFP (7x7) |
| Номер базовой продукции | ADM1068 |
ОсобенностиизADM1068ASTZ
* Полное решение по надзору и секвенированию до 8 поставок
* 8 детекторов неисправностей питания позволяют контролировать питание с точностью < 0,5% при всех напряжениях при 25°C с точностью < 1,0% при всех напряжениях и температурах
* 4 выбираемых аттенуатора входа позволяют контролировать подачу до 14,4 В на VH 6 В на VP1 до VP3 (VPx)
* 4 входа с двумя функциями, от VX1 до VX4 (VXx)
- высокий импеданс входа для питания детектора неисправностей с порогами между 0,573 В и 1,375 В
* 8 программируемых выходов драйверов, от PDO1 до PDO8 (PDOx)
- Открытый коллектор с внешним выводом тяги, приводом VDDCAP или VPx
- Открытый коллектор с слабым притяжением к VDDCAP или VPx Внутренне заряженный высокий привод для использования с внешним N-FET (только PDO1 до PDO6)
* Секвенирующий двигатель (SE) реализует управление состоянием машины
* Продукция с ЗОП
- Изменения состояния в зависимости от входных событий
- Позволяет управлять сложными досками
- Управление последовательностью включения и отключения
- Обработка случаев неисправности
- Перерыв генерации при предупреждении.
- Функция сторожевого пса может быть интегрирована в SE
- Программное управление последовательностью через SMBus
* Устройство, питаемое самым высоким из VPx, VH для повышения избыточности
* Пользовательская EEPROM: 256 байтов
* Стандартный интерфейс двухпроводной шины (SMBus)
* Гарантированная НДО низкая при VH, VPx = 1,2 V
* Доступен в 32-литровом 7 мм × 7 мм LQFP
ОписанияизADM1068ASTZ
* Центральные офисные системы
* Серверы/маршрутизаторы
* Линейные карты многонапряженной системы
* Секвенирование питания DSP/FPGA
* Испытания в цепи на предельных поставках
Классификация экологических и экспортных товаровизADM1068ASTZ
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
