LTC3853EUJ#TRPBF Контроллер IC Buck регулятор положительный выход Step-Down DC-DC
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | LTC3853EUJ#TRPBF |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Тип выхода: | Драйвер транзистора | Функция: | Спускающийся |
|---|---|---|---|
| Участки выхода: | 3 | Количество выходов: | 3 |
| Напряжение - питание (Vcc/Vdd): | 4.5V | 24V | Частота - переключение: | 250kHz | 750kHz |
Характер продукции
LTC3853EUJ#TRPBF Контроллер IC Buck регулятор положительный выход Step-Down DC-DC
Спецификации LTC3853EUJ#TRPBF
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Контроллеры переключения постоянного тока | |
| Мфр | Analog Devices Inc. |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Активный |
| Тип выхода | Драйвер транзистора |
| Функция | Спускающийся |
| Конфигурация вывода | Положительно |
| Топология | Бак |
| Количество выходов | 3 |
| Фазы выпуска | 3 |
| Напряжение - питание (Vcc/Vdd) | 4.5V ~ 24V |
| Частота - переключение | 250 - 750 кГц |
| Рабочий цикл (макс.) | 98% |
| Синхронный выпрямитель | Да, да. |
| Синхронизация часов | Нет, нет. |
| Серийные интерфейсы | - |
| Особенности управления | Ограничение тока, включение, управление частотой, мощность хорошая, мягкий старт, отслеживание |
| Операционная температура | -40°C ~ 125°C (TJ) |
| Тип установки | Поверхностный монтаж |

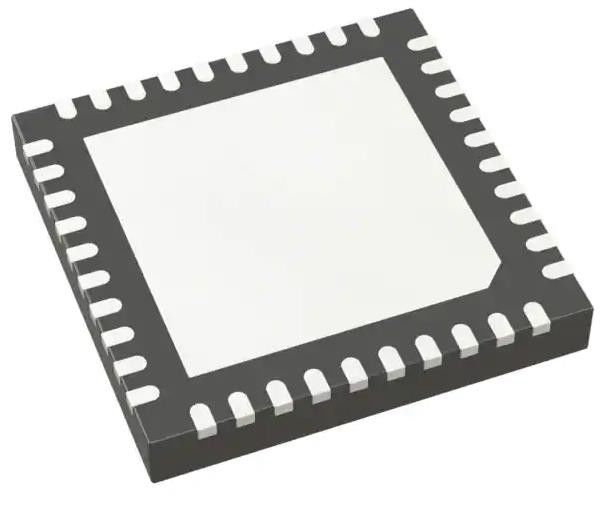

| Пакет / чемодан | 40-WFQFN Открытая подставка |
| Пакет изделий поставщика | 40-QFN (6x6) |
| Номер базовой продукции | LTC3853 |
Особенности LTC3853EUJ#TRPBF
* Трехфазные контроллеры 120° уменьшают требуемую емкость ввода и шум, вызванный питанием
* Конфигурируемый как 180° двойной фазовый контроллер плюс однофазовый контроллер
* Третья фаза может регулировать выход до 13,5 В
* Высокая эффективность: до 92%
* RSENSE или DCR Current Sensing
* ± 0,75% 0,8V Выходное напряжение точность
* Фиксированная частота с фазовой блокировкой от 250 до 750 кГц
* Поддерживает предварительно предвзятые результаты
* Двойной N-канал MOSFET синхронный привод
* Широкий диапазон VIN: от 4,5 В до 24 В (28 В Abs Max)
* Регулируемый мягкий старт тока
* Ограничение выходного тока
* Защита от выходной перенапряжения
* Мониторы хорошего выходного напряжения
* 40-свинцовый 6мм × 6мм QFN пакет
ПрименениеLTC3853EUJ#TRPBF
LTC®3853 представляет собой высокопроизводительный тройной выходной регулятор переключения, который управляет всеми этапами Nchannel MOSFET синхронного питания.
Экологические и экспортные классификацииLTC3853EUJ#TRPBF
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
