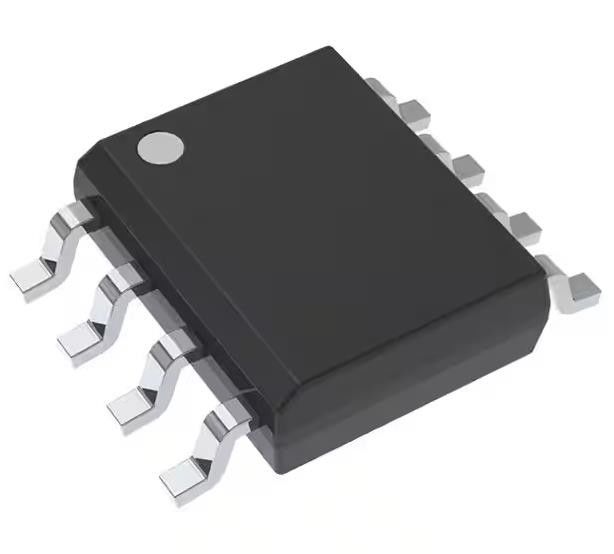

UCC37324DR Комплексная схема с микросхемой с низкой стороной шлюзового драйвера IC неинвертирующий 8-SOIC
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | UCC37324DR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Управляемая конфигурация: | Низко-сторона | Тип канала: | Независимый |
|---|---|---|---|
| Количество водителей: | 2 | Тип ворот: | N-канал, MOSFET P-канала |
| Напряжение - питание: | 4.5V | 15V | Напряжение тока логики - VIL, VIH: | 1В, 2В |
| Настоящий - пиковая мощность (источник, раковина): | 4A, 4A | Время подъема / падения (тип): | 20 нс, 15 нс |
Характер продукции
UCC37324DR Комплексная схема с микросхемой с низкой стороной шлюзового драйвера IC неинвертирующий 8-SOIC
Спецификации UCC37324DR
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Водители ворот | |
| Мфр | Техасские инструменты |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Активный |
| Конфигурация под управлением | Нижняя сторона |
| Тип канала | Независимый |
| Количество водителей | 2 |
| Тип ворот | N-канал, P-канал MOSFET |
| Напряжение - питание | 4.5V ~ 15V |
| Логическое напряжение - VIL, VIH | 1В, 2В |
| Ток - пиковый выход (источник, раковина) | 4А, 4А |
| Тип ввода | Неинвертирующие |
| Время подъема / падения (тип) | 20 нс, 15 нс |
| Операционная температура | -55°C ~ 150°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 8-SOIC (0,154", 3,90 мм ширины) |
| Пакет изделий поставщика | 8-SOIC |
| Номер базовой продукции | UCC37324 |
Особенности UCC37324DR
• Архитектура выхода Bi-CMOS
• ±4 A Двигательный ток в регионе Миллер Плато
• Постоянный ток даже при низком напряжении
• Выходы параллельно для более высокого тока привода
• Доступен в пакете MSOP-PowerPADTM
• Входы TTL/CMOS, независимые от напряжения питания
• Стандартное в отрасли вывеска
Применение UCC37324DR
• Электроснабжение с переключателем
• Конверторы постоянного тока и постоянного тока
• Солнечные инверторы, управление двигателем, УПС
Экологические и экспортные классификацииUCC37324DR
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
