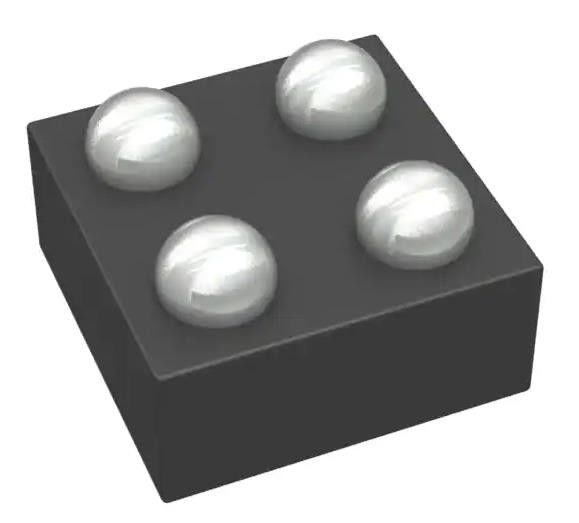

TPS22901YFPR IC Chip Power Switch/Driver 1: 1 P-Channel 500mA 4-DSBGA (включающий и управляющий)
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TPS22901YFPR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Количество выходов: | 1 | Соотношение - Вход:Выход: | 0,042361111 |
|---|---|---|---|
| Конфигурация вывода: | Высокая сторона | Тип выхода: | P-канал |
| Интерфейс: | ВКЛЮЧЕНО-ВЫКЛЮЧЕНО | напряжение - нагрузка: | 1V | 3.6V |
| Текущий объем производства (Макс): | 500 мА | Rds на (тип): | 78 мОм |
Характер продукции
TPS22901YFPR IC Chip Power Switch/Driver 1: 1 P-Channel 500mA 4-DSBGA (включающий и управляющий)
СпецификацииTPS22901YFPR
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Коммутаторы распределения энергии, драйверы нагрузки | |
| Мфр | Техасские инструменты |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Тип переключателя | Общая цель |
| Количество выходов | 1 |
| Соотношение - Вход:Выход | 0.042361111 |
| Конфигурация вывода | Высокая сторона |
| Тип выхода | П-канал |
| Интерфейс | Включение/выключение |
| напряжение - нагрузка | 1В ~ 3,6В |
| Напряжение - питание (Vcc/Vdd) | Не требуется |
| Ток - выход (макс.) | 500 мА |
| Rds включен (тип) | 78 мОм |
| Тип ввода | Неинвертирующие |
| Особенности | Контролируемая скорость убийства |
| Защита от ошибок | - |
| Операционная температура | -40 °C ~ 85 °C (TA) |
| Тип установки | Поверхностный монтаж |
| Пакет изделий поставщика | 4-DSBGA |
| Пакет / чемодан | 4-XFBGA, DSBGA |
| Номер базовой продукции | TPS22901 |
Особенности TPS22901YFPR
• Встроенный переключатель нагрузки с P-каналом
• Низкое входное напряжение: от 1 до 3,6 В
• Резистентность включения (типичные значения)
rON = 78 mΩ при VIN = 3,6 V
rON = 93 mΩ при VIN = 2,5 V
В случае, если VIN не соответствует требованиям VIN, то в случае, если VIN не соответствует требованиям VIN, то VIN не соответствует требованиям VIN.
В случае, если VIN = 1,2 V
• 500 мА Максимальный непрерывный ток переключателя
• Тихий ток: 82 нА при 1,8 В
• Ток отключения: 44 нА при 1,8 В
• Низкие пороги ввода управления позволяют использовать логику 1,2 В, 1,8 В, 2,5 В и 3,3 В
• Контролируемая скорость перемещения для предотвращения проникновения потоков
В случае, если VIN = 1,8 V (TPS22901/2)
В случае, если вы не сможете получить разрешение на использование электроэнергии, вы можете отказаться от использования электроэнергии.
• Быстрый выходный разряд (TPS22902/2B)
• Испытание эффективности ESD по модели человеческого тела JESD 22 2000 V (A114-B, класс II)
Модель заряженного устройства 1000 В (C101)
• Четырехконечный пакет DSBGA с микросхемой
️ 0,8-мм × 0,8-мм, 0,4-мм Протяженность, 0,5-мм Высота (YFP)
Применение TPS22901YFPR
• Персональные цифровые помощники (PDA)
• Сотовые телефоны
• GPS-устройства
• MP3-плееры
• Цифровые камеры
• Периферийные порты
• Переносные приборы
• Модули RF
Экологические и экспортные классификацииTPS22901YFPR
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
