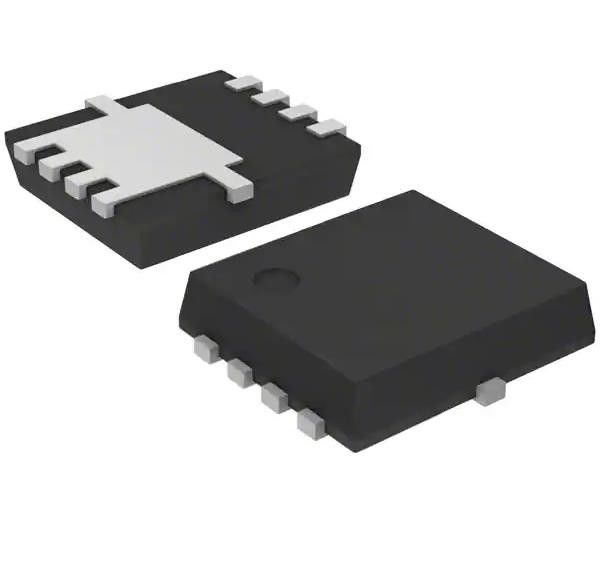

TPH8R008NH,L1Q N-канал 80 V 34A (Tc) 1.6W (Ta), 61W (Tc) Наземная установка 8-SOP
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TPH8R008NH,L1Q |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Тип FET: | N-канал | Технологии: | MOSFET (металлическая окись) |
|---|---|---|---|
| Напряжение отхода к источнику (Vdss): | 80 В | Ток - непрерывный отвод (Id) @ 25°C: | 34A (Tc) |
| Напряжение привода (макс. RDS включено, минимум RDS включено): | 10 В | Rds On (Max) @ Id, Vgs: | 8mOhm @ 17A, 10В |
| Vgs(th) (макс.) @ Id: | 4 В при 500 мкА | Обязанность ворот (Qg) (Макс) @ Vgs: | 35 nC @ 10 v |
Характер продукции
TPH8R008NH,L1Q N-канал 80 V 34A (Tc) 1.6W (Ta), 61W (Tc) Наземная установка 8-SOP
СпецификацииTPH8R008NH,L1Q
| Тип | Описание |
| Категория | Дискретные полупроводниковые изделия |
| Транзисторы | |
| FET, MOSFET | |
| Одиночные FET, MOSFET | |
| Мфр | Toshiba Semiconductor и хранилища |
| Серия | U-MOSVIII-H |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Тип FET | N-канал |
| Технологии | MOSFET (оксид металла) |
| Напряжение отхода к источнику (Vdss) | 80 В |
| Ток - непрерывный отвод (Id) @ 25°C | 34A (Tc) |
| Напряжение привода (макс. RDS включено, минимум RDS включено) | 10 В |
| Rds On (Max) @ Id, Vgs | 8mOhm @ 17A, 10В |
| Vgs(th) (макс.) @ Id | 4В @ 500μA |
| Загрузка шлюза (Qg) (макс.) @ Vgs | 35 nC @ 10 В |
| Vgs (макс.) | ± 20 В |
| Вводная емкость (Ciss) (Max) @ Vds | 3000 pF @ 40 В |
| Функция FET | - |
| Рассеивание энергии (макс.) | 1.6W (Ta), 61W (Tc) |
| Операционная температура | 150°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет изделий поставщика | 8-SOP Advance (5х5) |
| Пакет / чемодан | 8-PowerVDFN |
| Номер базовой продукции | TPH8R008 |
Особенности TPH8R008NH,L1Q
(1) Небольшая тонкая упаковка
(2) Высокоскоростное переключение
(3) Малый заряд порта: QSW = 13 nC (типично.)
(4) Низкое сопротивление источника оттока: RDS ((ON) = 6,6 mΩ (типично) (VGS = 10 V)
(5) Низкий ток утечки: IDSS = 10 μA (max) (VDS = 80 V)
(6) Режим усиления: Vth = 2,0 - 4,0 V (VDS = 10 V, ID = 0,5 mA)
Применение TPH8R008NH,L1Q
• Конверторы постоянного тока и постоянного тока
• Смены регуляторов напряжения
• Водители
Экологические и экспортные классификацииTPH8R008NH,L1Q
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям RoHS |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
