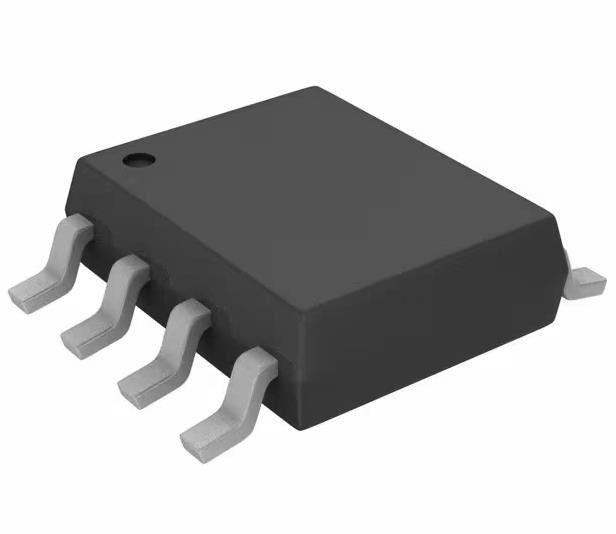

TPC8067-H,LQ(S) N-Channel 30 V 9A (Ta) 1W (Ta) Наземная установка 8-SOP
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TPC8067-H,LQ(S) |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Тип FET: | N-канал | Технологии: | 1-канальный (моно) |
|---|---|---|---|
| Напряжение отхода к источнику (Vdss): | 30 В | Ток - непрерывный отвод (Id) @ 25°C: | 9А (Та) |
| Напряжение привода (макс. RDS включено, минимум RDS включено): | 4.5V, 10V | Rds On (Max) @ Id, Vgs: | 25 мОм @ 4,5 А, 10 В |
Характер продукции
TPC8067-H,LQ(S) N-Channel 30 V 9A (Ta) 1W (Ta) Наземная установка 8-SOP
СпецификацииTPC8067-H,LQ(S)
| Тип | Описание |
| Категория | Дискретные полупроводниковые изделия |
| Транзисторы | |
| FET, MOSFET | |
| Одиночные FET, MOSFET | |
| Мфр | Toshiba Semiconductor и хранилища |
| Серия | U-MOSVII-H |
| Пакет | Лента и катушка (TR) |
| Статус продукта | Старый |
| Тип FET | N-канал |
| Технологии | MOSFET (оксид металла) |
| Напряжение отхода к источнику (Vdss) | 30 В |
| Ток - непрерывный отвод (Id) @ 25°C | 9А (Ta) |
| Напряжение привода (макс. RDS включено, минимум RDS включено) | 4.5В, 10В |
| Rds On (Max) @ Id, Vgs | 25 мОм @ 4,5 А, 10 В |
| Vgs(th) (макс.) @ Id | 2.3В @ 100μA |
| Загрузка шлюза (Qg) (макс.) @ Vgs | 9.5 nC @ 10 В |
| Vgs (макс.) | ± 20 В |
| Вводная емкость (Ciss) (Max) @ Vds | 690 pF @ 10 В |
| Функция FET | - |
| Рассеивание энергии (макс.) | 1 Вт (Ta) |
| Операционная температура | 150°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет изделий поставщика | 8-SOP |
| Пакет / чемодан | 8-SOIC (0,154", 3,90 мм ширины) |
| Номер базовой продукции | TPC8067 |
Особенности TPC8067-H,LQ(S)
(1) Небольшая тонкая упаковка
(2) Высокоскоростное переключение
(3) Малый заряд шлюза: QSW = 1,9 nC (обычно)
(4) Низкое сопротивление к источнику оттока: RDS ((ON) = 26 mΩ (обычно) (VGS = 4,5 V)
(5) Низкий ток утечки: IDSS = 10 μA (max) (VDS = 30 V)
(6) Режим усиления: Vth = 1,3 - 2,3 V (VDS = 10 V, ID = 0,1 mA)
Применение TPC8067-H,LQ(S)
• Высокоэффективные преобразователи постоянного тока в постоянный ток
• Ноутбуки
• Мобильные телефоны
Экологические и экспортные классификацииTPC8067-H,LQ(S)
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям RoHS |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
