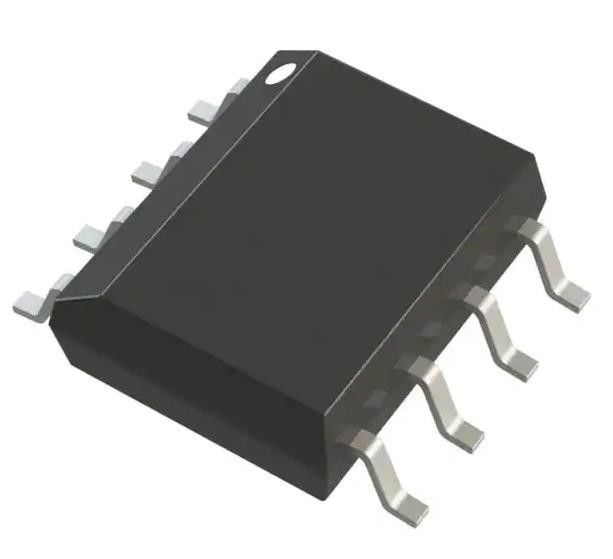

AD797ARZ-REEL Усилитель общего назначения 1 схема 8-SOIC интегральная схема чип
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | AD797ARZ-REEL |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Количество схем: | 1 | Скорость нарастания: | 20V/µs |
|---|---|---|---|
| Продукт для увеличения пропускной способности: | 110 МГц | -3дБ пропускная способность: | 8 МГц |
| Настоящий - смещение входного сигнала: | 250 нА | Напряжение тока - смещение входного сигнала: | µV 25 |
| Текущее - поставка: | 8.2mA | Текущий объем производства/канал: | 50 мам |
Характер продукции
AD797ARZ-REEL Усилитель общего назначения 1 схема 8-SOIC интегральная схема чип
СпецификацииAD797ARZ-REEL
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Линейный | |
| Усилители | |
| Инструментация, ОП-амперы, буферные амперы | |
| Мфр | Analog Devices Inc. |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Статус продукта | Активный |
| Тип усилителя | Общая цель |
| Количество схем | 1 |
| Тип выхода | - |
| Уровень гибели | 20В/μs |
| Продукт для увеличения пропускной способности | 110 МГц |
| -3 дБ пропускной способности | 8 МГц |
| Текущее - Входное уклонение | 250 нА |
| Напряжение - входный отвод | 25 мкВ |
| Текущее - поставка | 8.2mA |
| Ток - выход / канал | 50 мА |
| Напряжение - протяженность питания (мин) | 10 В |
| Напряжение - протяженность питания (макс.) | 30 В |
| Операционная температура | -40°C ~ 85°C |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 8-SOIC (0,154", 3,90 мм ширины) |
| Пакет изделий поставщика | 8-SOIC |
| Номер базовой продукции | 797 г. н.э. |
Особенности AD797ARZ-REEL
* Низкий шум
* 0,9 нВ/√Гц типичный (максимум 1,2 нВ/√Гц) шум входного напряжения при 1 кГц
* 50 нВ p-p шум входной напряженности, от 0,1 Гц до 10 Гц
* Низкое искажение
− 120 дБ общего гармонического искажения при 20 кГц
* Отличные характеристики
- 800 нс времени установки на 16 бит (10 В шаг)
- 110 МГц увеличения пропускной способности (G = 1000)
- пропускная способность 8 МГц (G = 10)
- 280 кГц полная мощность пропускная способность 20 В / с
- 20 В/μs
* Отличная точность постоянного тока
- 80 мкв максимальное входное смещение напряжения
- 1,0 мкВ/°C Дрейф VOS
* Специфицируется для источников питания ±5 V и ±15 V
* Высокий выходный приводный ток 50 мА
Применение AD797ARZ-REEL
* Профессиональные предварительные усилители аудио
* Системы инфракрасного, ККД и сонарного изображения
* Спектроанализаторы
* Ультразвуковые предварительные усилители
* Сейсмические детекторы
* Буферы Σ-Δ ADC/DAC
Экологические и экспортные классификацииAD797ARZ-REEL
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
