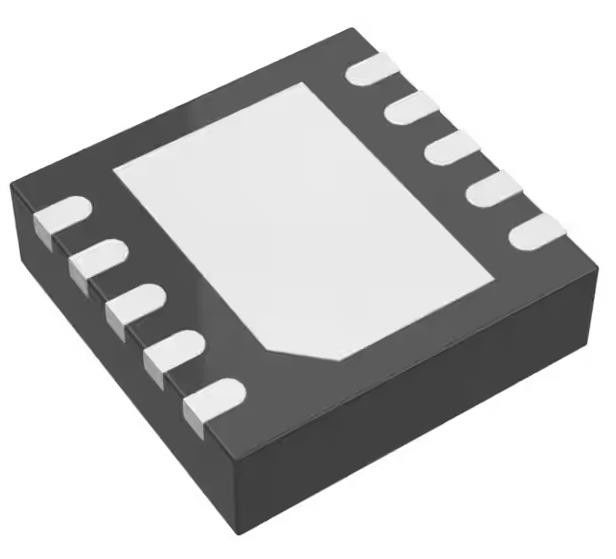

LTC3026EDD#TRPBF Линейный регулятор напряжения IC положительно регулируемый 1 Выход 1.5A
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | LTC3026EDD#ТРПБФ |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Тип выхода: | Регулируемый | Количество регулирующих органов: | 1 |
|---|---|---|---|
| Напряжение - вход (макс.): | 3.5В, 5.5В | Напряжение - выход (мин/фиксированное): | 0.4V |
| Напряжение - выход (макс.): | 2.6V | Выход напряжения (макс.): | 0.25В @ 1,5А |
| Ток - выход: | 1.5а | Особенности управления: | Включите, приведите хорошее в действие |
Характер продукции
LTC3026EDD#TRPBF Линейный регулятор напряжения IC положительно регулируемый 1 Выход 1.5A
Спецификации BM03B-PASS-1-TFT ((LF) ((SN))
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Регуляторы напряжения - линейные | |
| Мфр | Analog Devices Inc. |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Конфигурация вывода | Положительно |
| Тип выхода | Регулируемый |
| Количество регулирующих органов | 1 |
| Напряжение - вход (макс.) | 3.5В, 5.5В |
| Напряжение - выход (мин/фиксированное) | 0.4В |
| Напряжение - выход (макс.) | 2.6В |
| Выход напряжения (макс.) | 0.25В @ 1,5А |
| Ток - выход | 1.5А |
| PSRR | - |
| Особенности управления | Позвольте, сила хорошая |
| Особенности защиты | Слишком большой ток, слишком высокая температура, обратная полярность, короткое замыкание |
| Операционная температура | -40°C ~ 125°C |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 10-WFDFN Обнаженная подставка |
| Пакет изделий поставщика | 10-DFN (3x3) |
| Номер базовой продукции | LTC3026 |
ОсобенностиBM03B-PASS-1-TFT ((LF) ((SN))
* Диапазон входного напряжения:
- от 1,14 до 3,5 В (с включенным усилением)
- 1,14V до 5,5V (с внешним 5V Boost)
* Низкое выходное напряжение: 100 мВ при IOUT = 1.5A
* Регулируемый диапазон выхода: от 0,4 до 2,6 В
* Выходной ток: до 1,5 А
* Отличный отказ от поставки даже близко к отказу
* Отключение отключает загрузку от VIN и VBST
* Низкий рабочий ток: IIN = 950μA при VIN = 1.5V
* Низкий ток отключения:
- IIN < 1μA (тип), IBST = 0,1μA (тип)
- Стабильный с керамическими конденсаторами 10μF или выше
- Защищен от короткого замыкания, обратного тока.
- Защищен от перегрева
- Доступен в 10-Lead MSOP и 10-Lead (3mm × 3mm) DFN пакетов
ПрименениеBM03B-PASS-1-TFT ((LF) ((SN))
* Высокоэффективный линейный регулятор
* Пост-регулятор для переключения питания
* Поставка микропроцессора
Экологические и экспортные классификацииBM03B-PASS-1-TFT ((LF) ((SN))
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
