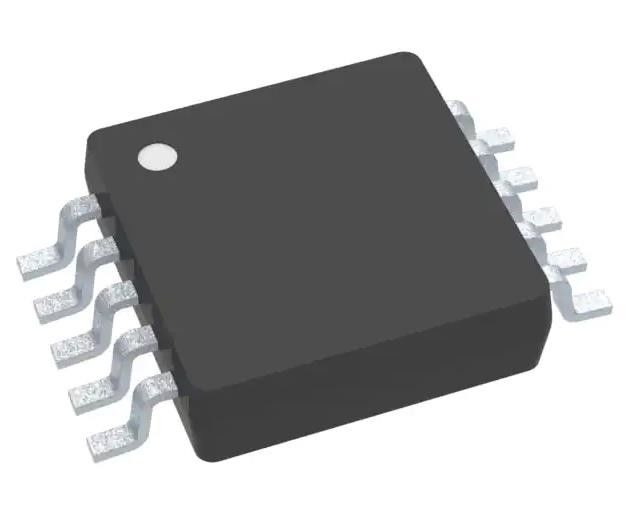

TS5A23157DGSR 2 схема интегральной схемы чип IC переключатель 2:1 10Ом 10-VSSOP
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TS5A23157DGSR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Цепь переключателя: | SPDT | Схема мультиплексора/демультиплексора: | 2:01 |
|---|---|---|---|
| Количество схем: | 2 | Сопротивление На-государства (Макс): | 10Ohm |
| Соответствовать Канал-к-канала (Δ Рон): | 150мОм | Напряжение тока - поставка, одиночная (V+): | 1.65V | 5.5V |
| Время переключателя (тонна, франт) (Макс): | 5.7н, 3.8н | -3дБ пропускная способность: | 220 МГц |
| Впрыска обязанности: | 7pC | ||
Характер продукции
TS5A23157DGSR 2 схема интегральной схемы чип IC переключатель 2:1 10Ом 10-VSSOP
Спецификации TS5A23157DGSR
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Интерфейс | |
| Аналоговые коммутаторы, мультиплексеры, демультиплексеры | |
| Мфр | Техасские инструменты |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Активный |
| Переключатель | СДПТ |
| Схема мультиплексера/демультиплексера | 2:01 |
| Количество схем | 2 |
| Сопротивление на состоянии (макс.) | 10 Омм |
| Совпадение каналов (ΔRon) | 150 мОм |
| Напряжение - питание, одно (V+) | 1.65V ~ 5.5V |
| Напряжение - питание, двойное (V±) | - |
| Время переключения (тонны, тоф) (макс.) | 5.7н, 3.8н |
| -3 дБ пропускной способности | 220 МГц |
| Впрыск заряда | 7pC |
| Пропускная способность канала (CS ((OFF), CD ((OFF)) | 5.5pF |
| Ток - утечка (IS(отключенная)) (макс.) | 1μA |
| Прослушивание | -66 дБ @ 10 МГц |
| Операционная температура | -40 °C ~ 85 °C (TA) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 10-TFSOP, 10-MSOP (0,118", 3,00 мм ширины) |
| Пакет изделий поставщика | 10-VSSOP |
| Номер базовой продукции | TS5A23157 |
ОсобенностиTS5A23157DGSR
• Низкое сопротивление в состоянии включения (15 Ω при 125°C)
• Работа при температуре 125°C
• Входы управления имеют толерантность 5 В
• Указанные перерывы перед производством
• Впрыск с низким зарядом
• Отличное соответствие сопротивления включению
• Низкое общее гармоническое искажение
• Работа с одним питанием от 1,8 В до 5,5 В
• Уровень замыкания превышает 100 мА на JESD 78, класс II
• Опрошенные показатели ESD по JESD 22
Модель человеческого тела 2000-V (A114-B, класс II)
Модель заряженного устройства 1000 В (C101)
ПрименениеTS5A23157DGSR
• Схемы отбора образцов и удержания
• Оборудование, работающее на батареях
• Маршрутизация аудио- и видеосигнала
• Обменные схемы
Экологические и экспортные классификацииTS5A23157DGSR
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
