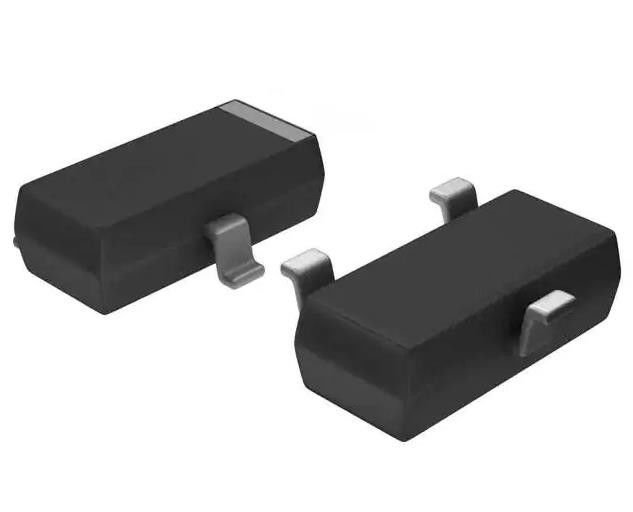

FDV301N N-канал 25 V 220mA (Ta) 350mW (Ta) Наземная установка SOT-23-3
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | FDV301N |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Тип FET: | N-канал | Технологии: | MOSFET (металлическая окись) |
|---|---|---|---|
| Напряжение отхода к источнику (Vdss): | 25 В | 25 В: | 220mA (животики) |
| Напряжение привода (макс. RDS включено, минимум RDS включено): | 2.7V, 4.5V | Rds On (Max) @ Id, Vgs: | 4 Омм @ 400 мА, 4,5 В |
| Vgs(th) (макс.) @ Id: | 10,06 В @ 250 мкА | Обязанность ворот (Qg) (Макс) @ Vgs: | 0,7 nC @ 4,5 v |
| Vgs (макс.): | ±8V | ||
Характер продукции
FDV301N N-канал 25 V 220mA (Ta) 350mW (Ta) Наземная установка SOT-23-3
Спецификации FDV301N
| Тип | Описание |
| Категория | Дискретные полупроводниковые изделия |
| Транзисторы | |
| FET, MOSFET | |
| Одиночные FET, MOSFET | |
| Мфр | на полу |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Активный |
| Тип FET | N-канал |
| Технологии | MOSFET (оксид металла) |
| Напряжение отхода к источнику (Vdss) | 25 В |
| Ток - непрерывный отвод (Id) @ 25°C | 220mA (Ta) |
| Напряжение привода (макс. RDS включено, минимум RDS включено) | 2.7В, 4.5В |
| Rds On (Max) @ Id, Vgs | 4 Омм @ 400 мА, 4,5 В |
| Vgs(th) (макс.) @ Id | 10,06 В @ 250 мкА |
| Загрузка шлюза (Qg) (макс.) @ Vgs | 00,7 nC @ 4,5 В |
| Vgs (макс.) | ±8В |
| Вводная емкость (Ciss) (Max) @ Vds | 9.5 pF @ 10 В |
| Функция FET | - |
| Рассеивание энергии (макс.) | 350 мВт (Ta) |
| Операционная температура | -55°C ~ 150°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет изделий поставщика | SOT-23-3 |
| Пакет / чемодан | TO-236-3, SC-59, SOT-23-3 |
| Номер базовой продукции | FDV301 |
ОсобенностиFDV301N
• 25 В, 0,22 А непрерывный, 0,5 А пик
* RDS ((on) = 5 @ VGS = 2,7 В
* RDS ((on) = 4 @ VGS = 4,5 В
• Требования к очень низкому уровню привода шлюза, позволяющего непосредственную работу в схемах 3 V. VGS ((th) < 1,06 V
• Порт-источник Зенера для ESD прочности. > 6 кВ Модель человеческого тела
• Заменить несколько NPN цифровых транзисторов на один DMOS FET
• Устройство не содержит Pb− и галидов.
ПрименениеFDV301N
Этот транзистор с эффектом поля N-канального режима повышения уровня логики изготавливается с использованием патентной технологии DMOS с высокой плотностью клеток onsemi.
Экологические и экспортные классификацииFDV301N
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8541.21.0095 |
