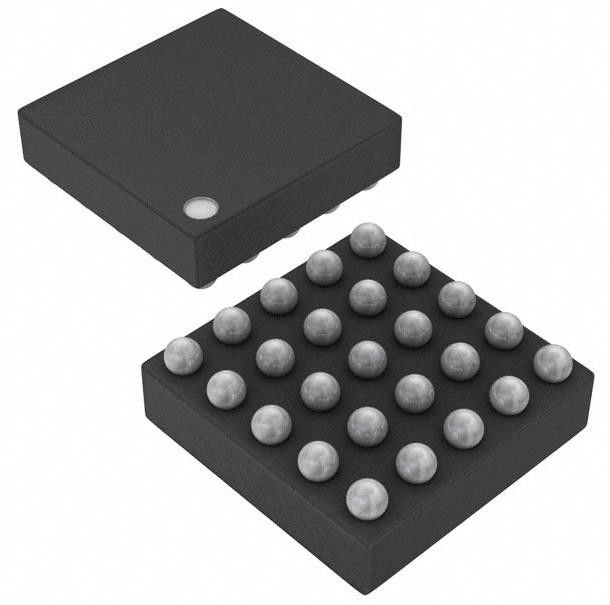

BQ25120AYFPR зарядное устройство интегральной схемы чип IC Литий-ион/полимер 25-DSBGA
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | BQ25120AYFPR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Химия батареи: | Литий-ионный/полимерный | Количество ячеек: | 1 |
|---|---|---|---|
| Текущий - Зарядка: | Постоянный - Программируемый | Программируемые функции: | Текущий |
| Защита от ошибок: | Над температурой, над напряжением тока, короткое замыкание | Ток заряда - макс.: | 300 мА |
| Напряжение тока блока батарей: | 4.2V | Напряжение тока - поставка (Макс): | 5.5В |
| Интерфейс: | I2C | ||
Характер продукции
BQ25120AYFPR зарядное устройство интегральной схемы чип IC Литий-ион/полимер 25-DSBGA
Спецификации BQ25120AYFPR
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Зарядные устройства для батарей | |
| Мфр | Техасские инструменты |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Активный |
| Химия батареи | Литий-ион/полимер |
| Количество ячеек | 1 |
| Ток - зарядка | Постоянный - программируемый |
| Программируемые функции | Текущий |
| Защита от ошибок | Слишком высокая температура, перенапряжение, короткое замыкание |
| Ток зарядки - Макс | 300 мА |
| Напряжение батареи | 4.2В |
| Напряжение - питание (макс.) | 5.5В |
| Интерфейс | I2C |
| Операционная температура | -40°C ~ 125°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 25-XFBGA, DSBGA |
| Пакет изделий поставщика | 25-DSBGA |
| Номер базовой продукции | BQ25120 |
ОсобенностиBQ25120AYFPR
• Увеличивает время работы системы между зарядками
Конфигурируемый регулятор 300 мА (1.8 В по умолчанию)
700 nA (типичный) IQ с включенным конвертером Buck (без нагрузки)
Конфигурируемый переключатель нагрузки или выход LDO 100mA (переменчик нагрузки по умолчанию)
До 300 мА для быстрой зарядки
- 0,5% Точное регулирование напряжения батареи (конфигурируемое от 3,6 В до 4,65 В в 10-мильвольтовых шагах)
Конфигурируемый ток окончания до 500 мкА
Простой монитор батареи на основе напряжения
• Высокоинтегрированное решение с небольшим уровнем эффективности
Пакет WCSP 2,5 мм х 2,5 мм и 6 внешних компонентов для минимального раствора
Пробуждение и перезагрузка с регулируемым таймером
Управление путями питания для питания системы и зарядки батареи
Управление путями питания позволяет <50 нА в режиме корабля батарея тихий ток для наибольшего срока годности
Зарядное устройство работает от 3,4 В до 5,5 ВН (толерантность 5,5 В / 20 В)
️ Специальные щипцы для ограничения входящего тока, тока зарядки, тока отключения и выхода состояния
• Контроль связи I2C
️ напряжение и ток заряда
– Termination Threshold
Ограничение входного тока
¢ Порог VINDPM
️ Варианты таймера
Управление переключателем нагрузки
Контроль за прерываниями в связи с неисправностями и состоянием
Регулирование выходной напряженности системы
Включается:
ПрименениеBQ25120AYFPR
• Умные часы и другие носимые устройства
• Аксессуары для фитнеса
• Медицинские принадлежности для мониторинга здоровья
• Восстанавливаемые игрушки
Экологические и экспортные классификацииBQ25120AYFPR
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
