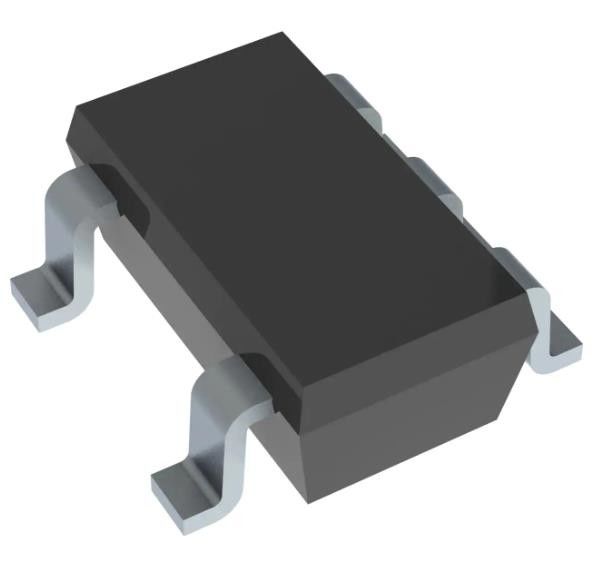

TPS2829DBVR Integrated Circuit Chip Low-Side Gate Driver IC Необращающийся
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TPS2829DBVR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Управляемая конфигурация: | Низко-сторона | Тип канала: | Одинокий |
|---|---|---|---|
| Количество водителей: | 1 | Тип ворот: | MOSFET N-канала |
| Напряжение - питание: | 4V | 14V | Напряжение тока логики - VIL, VIH: | 1В, 4В |
| Настоящий - пиковая мощность (источник, раковина): | 2A, 2A | ||
Характер продукции
TPS2829DBVR Integrated Circuit Chip Low-Side Gate Driver IC Необращающийся
Спецификации TPS2829DBVR
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Водители ворот | |
| Мфр | Техасские инструменты |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Активный |
| Конфигурация под управлением | Нижняя сторона |
| Тип канала | Одинокий |
| Количество водителей | 1 |
| Тип ворот | N-канальный MOSFET |
| Напряжение - питание | 4V ~ 14V |
| Логическое напряжение - VIL, VIH | 1В, 4В |
| Ток - пиковый выход (источник, раковина) | 2А, 2А |
| Тип ввода | Неинвертирующие |
| Время подъема / падения (тип) | 14н, 14н |
| Операционная температура | -40 °C ~ 125 °C (TA) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | SC-74A, SOT-753 |
| Пакет изделий поставщика | SOT-23-5 |
| Номер базовой продукции | TPS2829 |
ОсобенностиTPS2829DBVR
*Низкозатратный одноканальный высокоскоростной драйвер MOSFET
ICC... 15-μA Max (TPS2828, TPS2829)
Максимальное время подъема и падения 25 нс и максимальное время задержки распространения 40 нс... 1-нФ нагрузка
2-А Пиковое выходное течение
Диапазон напряжения питания драйвера от 4 до 14 В; внутренний регулятор увеличивает диапазон до 40 В (TPS2816, TPS2817, TPS2818, TPS2819)
Пятиконечный пакет SOT-23
¥40°C - 125°C диапазон работы при температуре окружающей среды
Высоко устойчивы к замыканиям
ПрименениеTPS2829DBVR
Одноканальные высокоскоростные драйверы MOSFET TPS28xx способны доставлять пиковые токи до 2 А в высоко емкостные нагрузки.
Экологические и экспортные классификацииTPS2829DBVR
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
