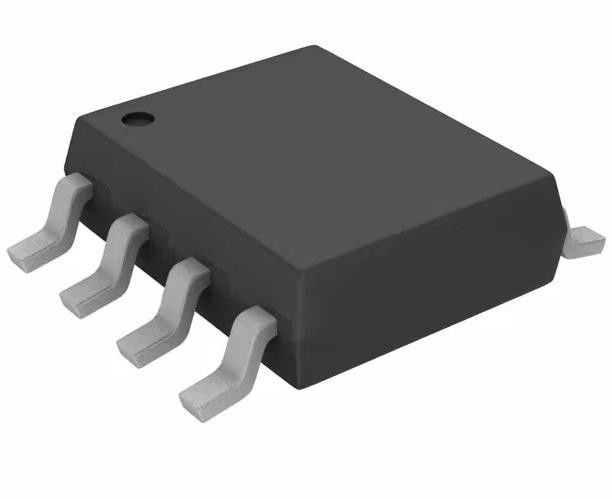

TC7W00FU NAND Gate Integrated Circuit Chip IC 2 канал 8-SSOP
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TC7W00FU |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Тип логики: | Ворота NAND | Количество схем: | 2 |
|---|---|---|---|
| Количество входных сигналов: | 2 | Напряжение - питание: | 2V | 6V |
| Настоящий - спокойный (Макс): | 1 µA | Текущий объем производства высокий, низкий: | 5.2mA, 5.2mA |
| Уровень логики входного сигнала - низкий уровень: | 0,5 В ~ 1,8 В | Уровень логики входного сигнала - высокий: | 1.5V | 4.2V |
| Максимальная задержка распространения @ V, макс. CL: | 13ns @ 6V, 50pF | Операционная температура: | -40°C ~ 85°C |
Характер продукции
TC7W00FU NAND Gate Integrated Circuit Chip IC 2 канал 8-SSOP
СпецификацииTC7W00FU
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Логика | |
| Ворота и инверторы | |
| Мфр | Toshiba Semiconductor и хранилища |
| Серия | TC7W |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Тип логики | Ворота NAND |
| Количество схем | 2 |
| Количество входов | 2 |
| Особенности | - |
| Напряжение - питание | 2V ~ 6V |
| Ток - тихий (макс.) | 1 μA |
| Ток - Выход высокий, низкий | 5.2mA, 5.2mA |
| Уровень логики ввода - низкий | 0.5V ~ 1.8V |
| Уровень логики ввода - высокий | 1.5V ~ 4.2V |
| Максимальная задержка распространения @ V, Максимальная CL | 13ns @ 6V, 50pF |
| Операционная температура | -40°C ~ 85°C |
| Тип установки | Поверхностный монтаж |
| Пакет изделий поставщика | 8-SSOP |
| Пакет / чемодан | 8-TSSOP, 8-MSOP (0,110", 2,80 мм в ширину) |
| Номер базовой продукции | 7W00 |
ОсобенностиTC7W00FU
• Высокая скорость: tpd = 6ns (типично) при VCC = 5V
• Низкое рассеивание мощности: ICC = 1μA (max) при Ta = 25°C
• Высокая устойчивость к шуму: VNIH = VNIL = 28% VCC (мин)
• Возможность вывода привода: 10 LSTTL нагрузок
• Симметричный выходный импеданс:
• Сбалансированные задержки распространения: tpLH tpHL
• Широкий диапазон рабочего напряжения: VCC = от 2 до 6 В
Экологические и экспортные классификацииTC7W00FU
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям RoHS |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
