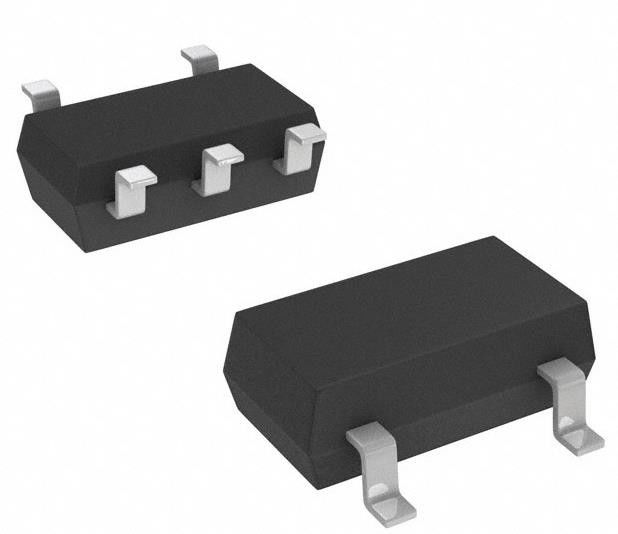

TC7S14FU интегральная схема чип инвертор IC 1 канал Шмитт триггер 5-SSOP
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TC7S14FU |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Тип логики: | Инвертор | Количество схем: | 1 |
|---|---|---|---|
| Количество входных сигналов: | 1 | Особенности: | Триггер Шмитта |
| Напряжение - питание: | 2V | 6V | Настоящий - спокойный (Макс): | 1 µA |
| Текущий объем производства высокий, низкий: | 2.6mA, 2.6mA | Уровень логики входного сигнала - низкий уровень: | 0.3V | 1.5V |
| Уровень логики входного сигнала - высокий: | 1.5V | 4.2V | Максимальная задержка распространения @ V, макс. CL: | 17ns @ 6V, 50pF |
Характер продукции
TC7S14FU интегральная схема чип инвертор IC 1 канал Шмитт триггер 5-SSOP
СпецификацииTC7S14FU
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Логика | |
| Ворота и инверторы | |
| Мфр | Toshiba Semiconductor и хранилища |
| Серия | TC7S |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Тип логики | Инвертор |
| Количество схем | 1 |
| Количество входов | 1 |
| Особенности | Шмитт Триггер |
| Напряжение - питание | 2V ~ 6V |
| Ток - тихий (макс.) | 1 μA |
| Ток - Выход высокий, низкий | 20,6 мА, 2,6 мА |
| Уровень логики ввода - низкий | 0.3V ~ 1.5V |
| Уровень логики ввода - высокий | 1.5V ~ 4.2V |
| Максимальная задержка распространения @ V, Максимальная CL | 17ns @ 6V, 50pF |
| Операционная температура | -40°C ~ 85°C |
| Тип установки | Поверхностный монтаж |
| Пакет изделий поставщика | 5-SSOP |
| Пакет / чемодан | 5-TSSOP, SC-70-5, SOT-353 |
| Номер базовой продукции | 7S14 |
ОсобенностиTC7S14FU
• Высокая скорость: tpd = 11 ns (типично) при VCC = 5 V
• Низкое рассеивание мощности: ICC = 1 μA (max) при Ta = 25°C
• Высокая устойчивость к шуму: VH = 1,1 V при VCC = 5 V
• Возможность вывода привода: 5 LSTTL нагрузок
• Симметричный выходный импеданс:
• Сбалансированные задержки распространения: tpLH ∼− tpHL
• Широкий диапазон рабочего напряжения: VCC (opr) = от 2 до 6 В
ПрименениеTC7S14FU
TC7S14 - это высокоскоростной инвертор C2MOS Schmitt, изготовленный с использованием технологии кремниевых ворот C2MOS.
Экологические и экспортные классификацииTC7S14FU
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
