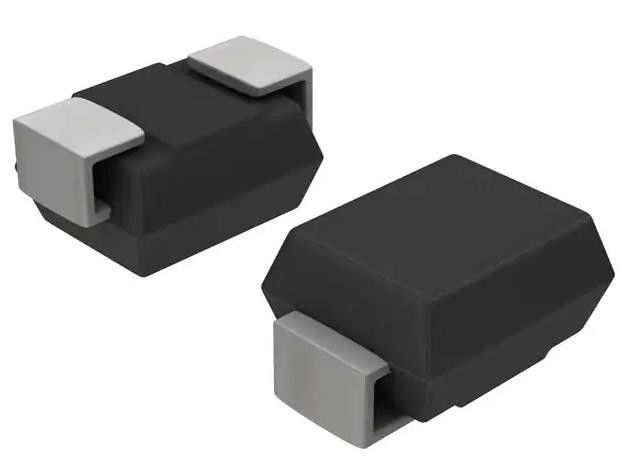

SZ1SMB26AT3G 42.1V Клип 14.2A Ipp Tvs Диодная поверхность SMB
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | SZ1SMB26AT3G |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Тип: | Зенер | Однонаправленные каналы: | 1 |
|---|---|---|---|
| Напряжение - обратное зазор (тип.): | 26V | Напряжение - пробой (мин.): | 28,9 В |
| Напряжение тока - зажимать (Макс) @ Ipp: | 42,1 В | Ток — пиковый импульс (10/1000 мкс): | 14.2A |
| Мощность — пиковый пульс: | 600W | Заявления: | Автомобильная промышленность |
| Частота емкости @: | 630pF @ 1MHz | Операционная температура: | -65°C | 150°C (TJ) |
Характер продукции
SZ1SMB26AT3G 42.1V Клип 14.2A Ipp Tvs Диодная поверхность SMB
СпецификацииSZ1SMB26AT3G
| Тип | Описание |
| Категория | Защита цепи |
| Снижающие напряжение временного напряжения (TVS) | |
| Диоды TVS | |
| Мфр | Литтлфуз Инк. |
| Серия | Автомобиль, AEC-Q101 |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Активный |
| Тип | Зенер |
| Однонаправленные каналы | 1 |
| Напряжение - обратное противостояние (тип) | 26 В |
| Напряжение - разрыв (мин) | 28.9В |
| Напряжение - зажимание (макс.) @ Ipp | 42.1В |
| Ток - пиковый импульс (10/1000μs) | 14.2А |
| Мощность - пиковый пульс | 600 Вт |
| Защита линий электропередач | Нет, нет. |
| Заявления | Автомобильная промышленность |
| Пропускная способность @ частота | 630pF @ 1MHz |
| Операционная температура | -65°C ~ 150°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | DO-214AA, SMB |
| Пакет изделий поставщика | МСБ |
| Номер базовой продукции | 1 МСБ |
ОсобенностиSZ1SMB26AT3G
■ Переменные подавляющие перенапряжение Zener
■ Рабочий пиковый диапазон обратного напряжения - от 5,0 до 170 В для однонаправленного и от 10 до 75 В для двунаправленного
■ Стандартный диапазон напряжения лавинного разрыва
-6,4 V до 209 V для однонаправленного, 11,1 V до 92,07 V для двунаправленного
■ Пиковая мощность − 600 Вт @ 1,0 мс
■ Оценка ESD класса 3 (> 16 кВ) на модель человеческого тела
■ Максимальное напряжение зажима @ пиковый импульсный ток
■ Низкая утечка < 5,0 μA выше 10 В
■ предназначен для защиты типа UL 497B
■ Время ответа обычно < 1,0 нс
■ без Пб означает, что межсоединение 2-го уровня не имеет Пб, а конечный конечный материал - олово ((Sn) (IPC/JEDEC J-STD609A.01)
■ SZ Префикс для автомобильных и других приложений, требующих уникальных требований к изменению места и управления; AEC− Q101 Квалифицирован и способен к PPAP
ПрименениеSZ1SMB26AT3G
Серия SZ1SMB предназначена для защиты чувствительных к напряжению компонентов от высокого напряжения, высокоэнергетических транзиторов.
Экологические и экспортные классификацииSZ1SMB26AT3G
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
