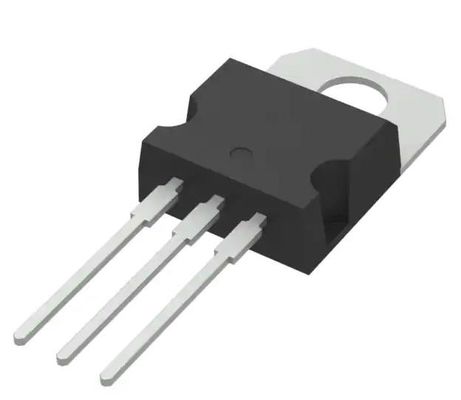

STP2N80K5 N-канал 800 V 2A (Tc) 45W (Tc) через отверстие TO-220
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | STP2N80K5 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Напряжение отхода к источнику (Vdss): | 800 В | Ток - непрерывный отвод (Id) @ 25°C: | 2A (Tc) |
|---|---|---|---|
| Напряжение привода (макс. RDS включено, минимум RDS включено): | 10 В | Rds On (Max) @ Id, Vgs: | 4.5Ом @ 1А, 10В |
| Vgs(th) (макс.) @ Id: | 5V @ 100µA | Обязанность ворот (Qg) (Макс) @ Vgs: | 3 nC @ 10 В |
| Vgs (макс.): | 30V | Входная емкость (Ciss) (Макс) @ Vds: | 95 pF @ 100 В |
Характер продукции
STP2N80K5 N-канал 800 V 2A (Tc) 45W (Tc) через отверстие TO-220
СпецификацииSTP2N80K5
| Тип | Описание |
| Категория | Дискретные полупроводниковые изделия |
| Транзисторы | |
| FET, MOSFET | |
| Одиночные FET, MOSFET | |
| Мфр | STMикроэлектроника |
| Серия | SuperMESH5TM |
| Пакет | Трубка |
| Тип FET | N-канал |
| Технологии | MOSFET (оксид металла) |
| Напряжение отхода к источнику (Vdss) | 800 В |
| Ток - непрерывный отвод (Id) @ 25°C | 2А (Tc) |
| Напряжение привода (макс. RDS включено, минимум RDS включено) | 10 В |
| Rds On (Max) @ Id, Vgs | 4.5Ом @ 1А, 10В |
| Vgs(th) (макс.) @ Id | 5В @ 100μA |
| Загрузка шлюза (Qg) (макс.) @ Vgs | 3 nC @ 10 В |
| Vgs (макс.) | 30 В |
| Вводная емкость (Ciss) (Max) @ Vds | 95 pF @ 100 В |
| Функция FET | - |
| Рассеивание энергии (макс.) | 45 Вт (Tc) |
| Операционная температура | -55°C ~ 150°C (TJ) |
| Тип установки | Через дыру |
| Пакет изделий поставщика | TO-220 |
| Пакет / чемодан | TO-220-3 |
| Номер базовой продукции | STP2N80 |
ОсобенностиSTP2N80K5
• Наименьшая площадь РДС в отрасли
• Лучший показатель заслуг отрасли (FoM)
• Сверхнизкая зарядка
• 100% испытаний на лавины
• Защищенные от Зенера
ПрименениеSTP11N60DM2
• Смена приложений
Экологические и экспортные классификацииSTP2N80K5
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
