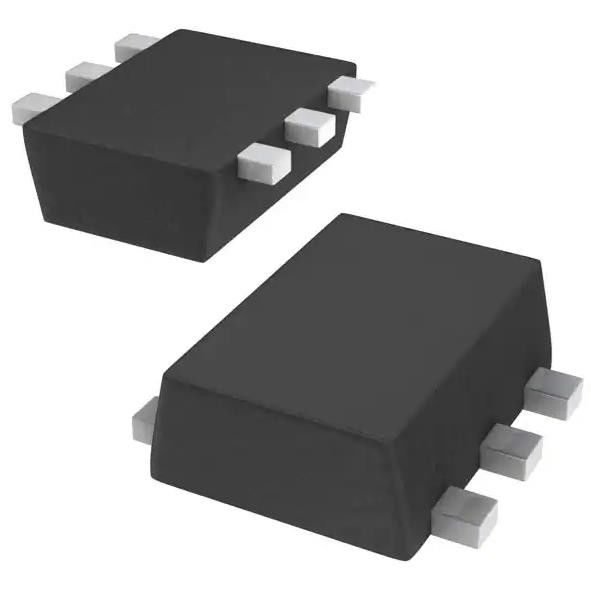

SSM6J414TU,LF P-Channel 20 V 6A (Ta) 1W (Ta) УФ6 на поверхности
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | SSM6J414TU, LF |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Тип FET: | P-канал | Технологии: | MOSFET (металлическая окись) |
|---|---|---|---|
| Напряжение отхода к источнику (Vdss): | 20 В | Ток - непрерывный отвод (Id) @ 25°C: | 6A (животики) |
| Напряжение привода (макс. RDS включено, минимум RDS включено): | 1,5 В, 4,5 В | Rds On (Max) @ Id, Vgs: | 22.5mOhm @ 6A, 4.5V |
| Vgs(th) (макс.) @ Id: | 1V @ 1mA | Обязанность ворот (Qg) (Макс) @ Vgs: | 23.1 nC @ 4,5 В |
Характер продукции
SSM6J414TU,LF P-Channel 20 V 6A (Ta) 1W (Ta) УФ6 на поверхности
СпецификацииSSM6J414TU, LF
| Тип | Описание |
| Категория | Дискретные полупроводниковые изделия |
| Транзисторы | |
| FET, MOSFET | |
| Одиночные FET, MOSFET | |
| Мфр | Toshiba Semiconductor и хранилища |
| Серия | U-MOSVI |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Активный |
| Тип FET | П-канал |
| Технологии | MOSFET (оксид металла) |
| Напряжение отхода к источнику (Vdss) | 20 В |
| Ток - непрерывный отвод (Id) @ 25°C | 6А (Ta) |
| Напряжение привода (макс. RDS включено, минимум RDS включено) | 1.5В, 4.5В |
| Rds On (Max) @ Id, Vgs | 22.5mOhm @ 6A, 4.5V |
| Vgs(th) (макс.) @ Id | 1В @ 1mA |
| Загрузка шлюза (Qg) (макс.) @ Vgs | 23.1 nC @ 4,5 В |
| Vgs (макс.) | ±8В |
| Вводная емкость (Ciss) (Max) @ Vds | 1650 pF @ 10 В |
| Функция FET | - |
| Рассеивание энергии (макс.) | 1 Вт (Ta) |
| Операционная температура | 150°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет изделий поставщика | УФ6 |
| Пакет / чемодан | 6-SMD, плоские провода |
| Номер базовой продукции | SSM6J414 |
ОсобенностиSSM6J414TU, LF
(1) Напряжение 1,5-В привод порта.
(2) Низкое сопротивление на источнике оттока:
RDS ((ON) = 54 mΩ (max) (@VGS = -1,5 V)
RDS ((ON) = 36 mΩ (max) (@VGS = -1,8 V)
RDS ((ON) = 26 mΩ (max) (@VGS = -2.5 V)
RDS ((ON) = 22,5 mΩ (max) (@VGS = -4,5 V)
ПрименениеSSM6J414TU, LF
• Выключатели управления питанием
Экологические и экспортные классификацииSSM6J414TU, LF
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
