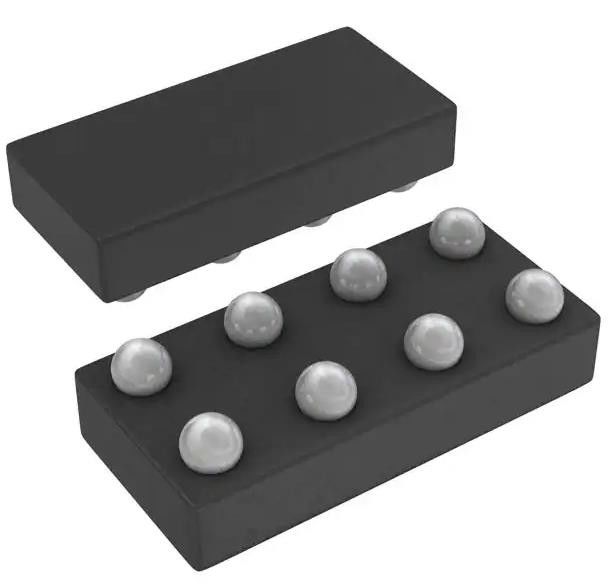

SN74LVC2G08YZPR И интегральный микросхема шлюз IC 2 канал 8-DSBGA (1.9x0.9)
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | SN74LVC2G08YZPR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Тип логики: | И ворота | Количество схем: | 2 |
|---|---|---|---|
| Количество входных сигналов: | 2 | Напряжение - питание: | 1.65V | 5.5V |
| Настоящий - спокойный (Макс): | µA 10 | Текущий объем производства высокий, низкий: | 32 мА, 32 мА |
| Максимальная задержка распространения @ V, макс. CL: | 3.8ns @ 5V, 50pF | Уровень логики входного сигнала - низкий уровень: | 0.7V | 0.8V |
| Уровень логики входного сигнала - высокий: | 1.7V | 2V | Операционная температура: | -40°C ~ 85°C |
Характер продукции
SN74LVC2G08YZPR И интегральный микросхема шлюз IC 2 канал 8-DSBGA (1.9x0.9)
СпецификацииSN74LVC2G08YZPR
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Логика | |
| Ворота и инверторы | |
| Мфр | Техасские инструменты |
| Серия | 74LVC |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Активный |
| Тип логики | И ворота |
| Количество схем | 2 |
| Количество входов | 2 |
| Особенности | - |
| Напряжение - питание | 1.65V ~ 5.5V |
| Ток - тихий (макс.) | 10 μA |
| Ток - Выход высокий, низкий | 32mA, 32mA |
| Уровень логики ввода - низкий | 0.7V ~ 0.8V |
| Уровень логики ввода - высокий | 1.7V ~ 2V |
| Максимальная задержка распространения @ V, Максимальная CL | 3.8ns @ 5V, 50pF |
| Операционная температура | -40°C ~ 85°C |
| Тип установки | Поверхностный монтаж |
| Пакет изделий поставщика | 8-DSBGA (1.9x0.9) |
| Пакет / чемодан | 8-XFBGA, DSBGA |
| Номер базовой продукции | 74LVC2G08 |
ОсобенностиSN74LVC2G08YZPR
* Доступно в комплекте Texas Instruments NanoStartm и NanoFree Tw
* Поддерживает работу 5-В Вcc
* Входы принимают напряжение до 5,5 В
* Максимальная мощность 4,7 нс при 3,3 В
* Низкое энергопотребление, 10-па Максимальный Icc
* +24-mA выходный привод на 3,3 В
* Типичный VolP (выходной отскок на земле) < 0,8 V при Vcc = 3,3 V, TA = 25'C
* Типичный Vov (Выход Vo Undershoot)>2 V при Vcc = 3,3 V, TA = 25C
* loff Поддерживает живую вставку, режим частичного отключения питания и защиту от заднего привода
* Может использоваться в качестве нижнего переводчика для перевода входов от максимум 5,5 В до уровня Vcc
* Повышение мощности зажигания свыше 100 мА по JESD 78, класс I
* Защита ЕСД превышает ЕСД 22
- 2000-V Модель человеческого тела (A114-A)
- Модель заряженного устройства 1000 В (C101)
ПрименениеSN74LVC2G08YZPR
• IP телефоны: проводные и беспроводные
• Оптическая сеть: EPON и видео через волоконные провода
• Микроволновая связь от точки к точке
Модуль связи постоянного тока: аналоговый
Модуль постоянного тока: цифровой
• Частный отделение обмена (PBX)
• Телеком приют: энергораспределительный блок (PDU)
• Анализаторы и генераторы векторных сигналов
• Тесты беспроводных коммуникаций
• Беспроводные ретрансляторы
• xDSL Модем/DSLAM
Экологические и экспортные классификацииSN74LVC2G08YZPR
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
