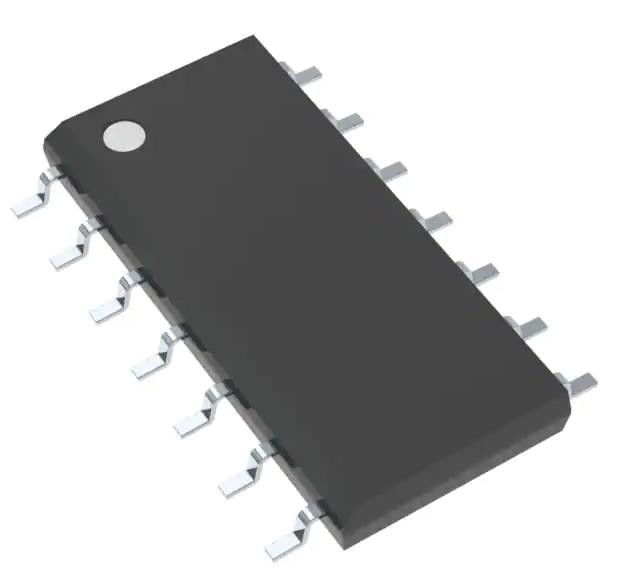

SN74AC08DR интегральный микросхема и шлюз IC 4 канал 14-SOIC
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | Сноска. |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Тип логики: | И ворота | Количество схем: | 4 |
|---|---|---|---|
| Количество входных сигналов: | 2 | Напряжение - питание: | 2V | 6V |
| Текущий объем производства высокий, низкий: | 24mA, 24mA | Настоящий - спокойный (Макс): | µA 2 |
| Уровень логики входного сигнала - низкий уровень: | 0.9V | 1.65V | Уровень логики входного сигнала - высокий: | 2.1V ~ 3.85V |
Характер продукции
SN74AC08DR интегральный микросхема и шлюз IC 4 канал 14-SOIC
СпецификацииСноска.
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Логика | |
| Ворота и инверторы | |
| Мфр | Техасские инструменты |
| Серия | 74AC |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Активный |
| Тип логики | И ворота |
| Количество схем | 4 |
| Количество входов | 2 |
| Особенности | - |
| Напряжение - питание | 2V ~ 6V |
| Ток - тихий (макс.) | 2 μA |
| Ток - Выход высокий, низкий | 24mA, 24mA |
| Уровень логики ввода - низкий | 0.9V ~ 1.65V |
| Уровень логики ввода - высокий | 2.1V ~ 3.85V |
| Максимальная задержка распространения @ V, Максимальная CL | 7.5ns @ 5V, 50pF |
| Операционная температура | -40°C ~ 85°C |
| Тип установки | Поверхностный монтаж |
| Пакет изделий поставщика | 14-SOIC |
| Пакет / чемодан | 14-SOIC (0,154", 3,90 мм в ширину) |
| Номер базовой продукции | 74AC08 |
ОсобенностиСноска.
Операция с 2-вольтовым и 6-вольтовым ВЦК
Входы принимают напряжение до 6 В
Максимальный tpd 7,5 нс при 5 В
ПрименениеСноска.
Устройства AC08 представляют собой четырехкратные двери с положительным входом. Эти устройства выполняют булевую функцию Y = A B или Y = A + B в положительной логике.
Экологические и экспортные классификацииСноска.
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
