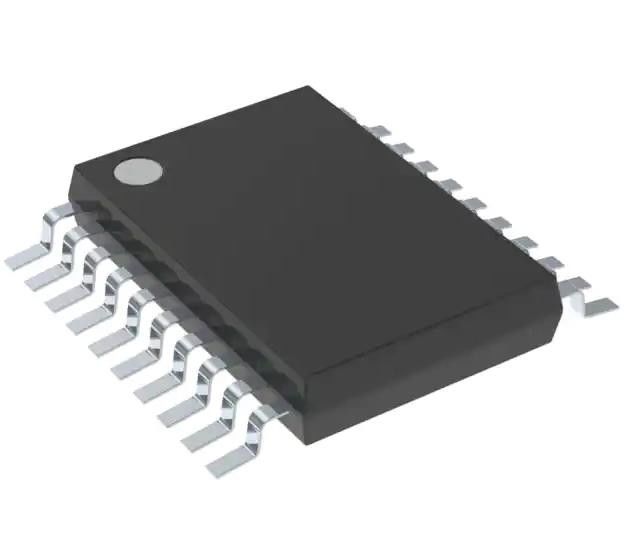

SN74ABT245BNSR IC-передатчик неинвертирующий 1 элемент 8 бит на элемент 3-го состояния
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | Сноска. |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Тип логики: | Приемопередатчик, Не-переворачивая | Количество элементов: | 1 |
|---|---|---|---|
| Количество битов на элемент: | 8 | Тип вывода: | 3 состояния |
| Текущий объем производства высокий, низкий: | 32mA, 64mA | Напряжение - питание: | 4.5V ~ 5.5V |
| Операционная температура: | -40 °C ~ 85 °C (TA) | Пакет изделий поставщика: | 20-SO |
Характер продукции
SN74ABT245BNSR IC-передатчик неинвертирующий 1 элемент 8 бит на элемент 3-го состояния
СпецификацииСноска.
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Логика | |
| Буферы, драйверы, приемники, передатчики | |
| Мфр | Техасские инструменты |
| Серия | 74ABT |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Активный |
| Тип логики | Передатчик, не инвертирующий |
| Количество элементов | 1 |
| Количество битов на элемент | 8 |
| Тип ввода | - |
| Тип выхода | 3-государство |
| Ток - Выход высокий, низкий | 32mA, 64mA |
| Напряжение - питание | 4.5V ~ 5.5V |
| Операционная температура | -40 °C ~ 85 °C (TA) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 20-SOIC (0,209", 5,30 мм в ширину) |
| Пакет изделий поставщика | 20-SO |
| Номер базовой продукции | 74ABT245 |
ОсобенностиСноска.
* Типичный VOLP (выходной отскок на земле) < 1 В при VCC = 5 В, TA = 25 °C
* Отключение и включение 3-го состояния поддержки горячего вставки
* Выходы высокого привода (−32 мА IOH, 64-мА IOL)
* Повышение производительности зажигания более 500 мА на стандарт JEDEC JESD 17
* Защита ЕСД превышает ЕСД 22
− 2000-V Модель человеческого тела (A114-A)
− 200-вольтовая машина (A115-A)
ПрименениеСноска.
Эти октальные автобусы предназначены для асинхронной связи между шинами передачи данных. Устройства передают данные из шины A в шину B или из шины B в шину A,в зависимости от уровня логики на входе управления направлением (DIR)Вход с возможностью выхода (OE) может быть использован для отключения устройства, так что шины эффективно изолированы.
Экологические и экспортные классификацииСноска.
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
