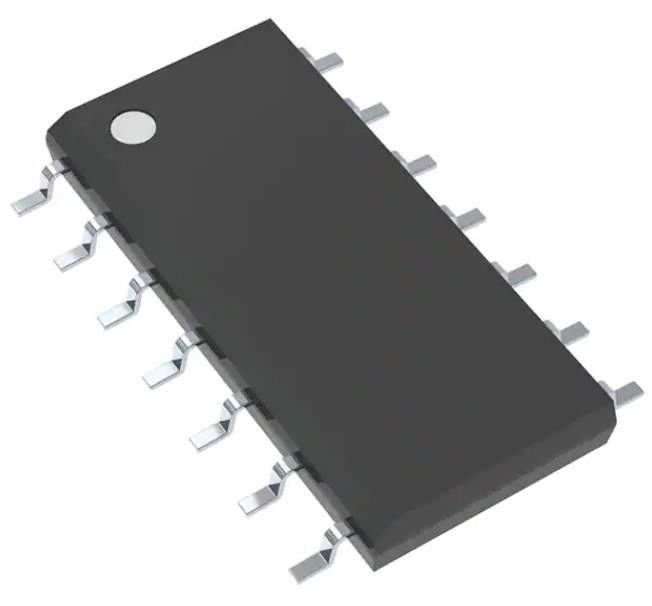

MC74LCX125DG Буфер неинвертирующий 4 элемента 1 бит на элемент 3-го состояния выхода
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | MC74LCX125DG |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Тип логики: | Амортизируйте, Не-переворачивающ | Количество элементов: | 4 |
|---|---|---|---|
| Количество битов на элемент: | 1 | Тип ввода: | - |
| Тип выхода: | 3 состояния | Текущий объем производства высокий, низкий: | 24mA, 24mA |
| Напряжение - питание: | 2В ~ 3,6В | Операционная температура: | -40 °C ~ 85 °C (TA) |
Характер продукции
MC74LCX125DG Буфер неинвертирующий 4 элемента 1 бит на элемент 3-го состояния выхода
СпецификацииMC74LCX125DG
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Логика | |
| Буферы, драйверы, приемники, передатчики | |
| Мфр | на полу |
| Серия | 74LCX |
| Пакет | Трубка |
| Статус продукта | Активный |
| Тип логики | Буфер, не инвертирующий |
| Количество элементов | 4 |
| Количество битов на элемент | 1 |
| Тип ввода | - |
| Тип выхода | 3-государство |
| Ток - Выход высокий, низкий | 24mA, 24mA |
| Напряжение - питание | 2В ~ 3,6В |
| Операционная температура | -40 °C ~ 85 °C (TA) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 14-SOIC (0,154", 3,90 мм в ширину) |
| Пакет изделий поставщика | 14-SOIC |
| Номер базовой продукции | 74LCX125 |
ОсобенностиMC74LCX125DG
* Разработан для работы с ВЦК 2,3 - 3,6 В
* 5,0 В толерантность − возможности интерфейса с 5,0 В логикой TTL
* Поддерживает прямое вставление и вывод
* Спецификация IOFF гарантирует высокую импеданцию при VCC = 0 V
* Совместима с LVTTL
* Совместимость с LVCMOS
* 24 мА сбалансированный выход емкость раковины и источника
* Почти нулевой статический ток питания во всех трех логических состояниях (10 А) существенно снижает потребности системы в электроэнергии
* Повышение производительности блокировки превышает 500 мА
* ЭСД: Модель человеческого тела > 2000 В Модель машины > 200 В
* Префикс NLV для автомобильных и других приложений, требующих уникальных требований к изменению места и управления; AEC-Q100 Qualified and PPAP Capable
* Эти устройства свободны от Pb−, галогена/BFR и соответствуют требованиям RoHS
ПрименениеMC74LCX125DG
MC74LCX125 представляет собой высокопроизводительный, неинвертирующийся квад-буфер, работающий с питанием от 2,3 до 3,6 В.
Экологические и экспортные классификацииMC74LCX125DG
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
