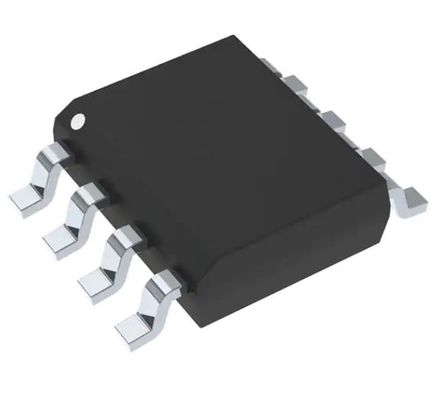

MC33272ADR2G интегральный микросхема Чип общего назначения Усилитель 2 Схема 8-SOIC
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | MC33272ADR2G |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Тип усилителя: | Общая цель | Общая цель: | 2 |
|---|---|---|---|
| Тип выхода: | - | Продукт ширины полосы частот увеличения: | 24 MHz |
| Скорость нарастания: | 10V/µs | Напряжение тока - смещение входного сигнала: | µV 100 |
| Настоящий - смещение входного сигнала: | nA 300 | Питание током: | 2,15 мА (x2 канала) |
Характер продукции
MC33272ADR2G интегральный микросхема Чип общего назначения Усилитель 2 Схема 8-SOIC
СпецификацииMC33272ADR2G
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Линейный | |
| Усилители | |
| Инструментация, ОП-амперы, буферные амперы | |
| Мфр | на полу |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Активный |
| Тип усилителя | Общая цель |
| Количество схем | 2 |
| Тип выхода | - |
| Уровень гибели | 10В/μs |
| Продукт для увеличения пропускной способности | 24 МГц |
| Текущее - Входное уклонение | 300 nA |
| Напряжение - входный отвод | 100 мкВ |
| Текущее - поставка | 2.15mA (x2 каналы) |
| Ток - выход / канал | 37 мА |
| Напряжение - протяженность питания (мин) | 3 В |
| Напряжение - протяженность питания (макс.) | 36 В |
| Операционная температура | -40°C ~ 85°C |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 8-SOIC (0,154", 3,90 мм ширины) |
| Пакет изделий поставщика | 8-SOIC |
| Номер базовой продукции | MC33272 |
ОсобенностиMC33272ADR2G
• Входное напряжение с отклонением на 100 В (тип)
• Низкий входной биазный ток: 300 нА
• Низкий входной ток: 3,0 нА
• Высокое сопротивление вводу: 16 M
• Низкий шум: 18 нВ/√ Гц @ 1,0 кГц
• Продукт с высокой полосой передачи: 24 МГц @ 100 кГц
• Высокая скорость поворота: 10 В/с
• Пропускная способность: 160 kHz
• Отличная частотная стабильность
• Устойчивый прирост единиц: в/мощность нагрузки до 500 pF
• Большое выходное напряжение колебание: +14,1 В/ -14,6 В
• Низкое общее гармоническое искажение: 0,003%
• Ток оттока питания: 2,15 мА на усилитель
• Однократная или разделенная подача: +3,0 V до +36 V или ±1,5 V до ±18 V
• Диоды ESD обеспечивают дополнительную защиту входов
• Префикс NCV для автомобильных и других приложений, требующих уникальных требований к изменению места и управления; AEC-Q100 Qualified and PPAP Capable
• Доступны пакеты без Pb
ПрименениеMC33272ADR2G
Монолитные операционные усилители серии MC33272/74 изготовлены с использованием инновационных концепций биполярного дизайна.
Экологические и экспортные классификацииMC33272ADR2G
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
