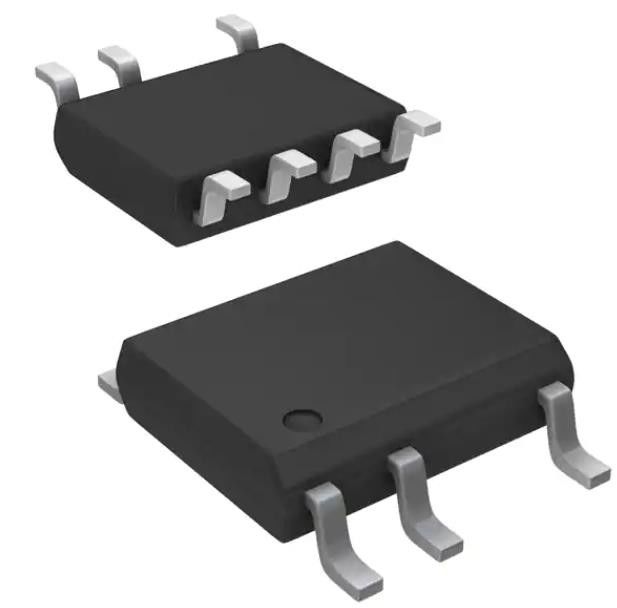

LNK564DN интегральный микросхема чип конвертер офлайн Flyback топология 100 кГц SO-8C
Подробная информация о продукте:
| Место происхождения: | Оригинальное |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | LNK564DN |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| изоляция выхода: | Изолированный | Внутренние переключатели: | Да, да. |
|---|---|---|---|
| Напряжение тока - нервное расстройство: | 700V | Топология: | flyback |
| Круг обязаностей: | 70% | Частота - переключение: | 100 кГц |
| Мощность (Ватт): | 3 w | Предохранение от недостатка: | Настоящий ограничиваться, незамкнутая сеть, над температурой, короткое замыкание |
| Высокий свет: | LNK564DN,Чип интегральной схемы LNK564DN |
||
Характер продукции
LNK564DN интегральный микросхема чип конвертер офлайн Flyback топология 100 кГц SO-8C
СпецификацииLNK564DN
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Преобразователи переменного тока и постоянного тока, офлайн-свичи | |
| Мфр | Интеграция мощностей |
| Серия | LinkSwitch®-LP |
| Пакет | Трубка |
| Изоляция выхода | Изолированный |
| Внутренние переключатели | Да, да. |
| Напряжение - сбой | 700 В |
| Топология | Возвращение |
| Напряжение - питание (Vcc/Vdd) | - |
| Цикл работы | 70% |
| Частота - переключение | 100 кГц |
| Мощность (Ватт) | 3 Вт |
| Защита от ошибок | Ограничение тока, открытая петля, превышение температуры, короткое замыкание |
| Особенности управления | - |
| Операционная температура | -40 °C ~ 150 °C (TJ) |
| Пакет / чемодан | 8-SOIC (0,154", 3,90 мм в ширину), 7 лидов |
| Пакет изделий поставщика | SO-8C |
| Тип установки | Поверхностный монтаж |
| Номер базовой продукции | LNK564 |
ОсобенностиLNK564DN
• Наименьшее число компонентов
• Very tight parameter tolerances using proprietary IC trimming technology and transformer construction techniques enable Clampless™designs – decreases component count/system cost and increases efficiency
• Удовлетворяет требованиям отраслевого стандарта для защиты от тепловой перегрузки
• Фреквентное джитрирование значительно снижает EMI позволяет создать недорогую конфигурацию фильтра ввода
• Удовлетворяет требованиям к HV-потоку между DRAIN и всеми другими булавами, как на PCB, так и на упаковке
• Специальный трансформатор E-ShieldTM исключает Y-конденсатор
ПрименениеLNK564DN
• Зарядные устройства для сотовых/беспроводных телефонов, PDA, электроинструментов, MP3/переносных аудиоустройств, бритв и т.д.
• Подготовка и вспомогательные припасы
Экологические и экспортные классификацииLNK564DN
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям RoHS |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
