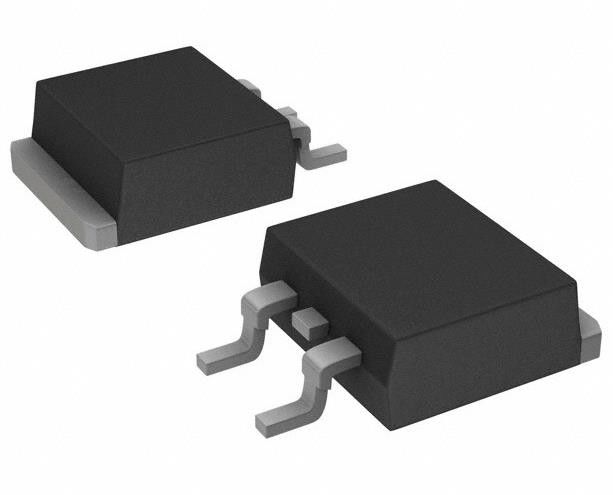

FDB8444-F085 N-Channel 40 V 70A (Tc) 167W (Tc) Наземная установка D2PAK (TO-263)
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | FDB8444-F085 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Тип FET: | N-канал | Технологии: | MOSFET (металлическая окись) |
|---|---|---|---|
| Стеките к напряжению тока источника (Vdss): | 40 В | Ток — непрерывный слив (Id) при 25°C: | 70А (Тс) |
| Напряжение тока привода (максимальный Rds дальше, минимальный Rds дальше): | 10 В | Rds на (Макс) @ id, Vgs: | 5.5 мОм @ 70А, 10В |
| Id Vgs (th) (Макс) @: | 4V @ 250µA | Обязанность ворот (Qg) (Макс) @ Vgs: | 128 nC @ 10 В |
Характер продукции
FDB8444-F085 N-Channel 40 V 70A (Tc) 167W (Tc) Наземная установка D2PAK (TO-263)
СпецификацииFDB8444-F085
| Тип | Описание |
| Категория | Дискретные полупроводниковые изделия |
| Транзисторы | |
| FET, MOSFET | |
| Одиночные FET, MOSFET | |
| Мфр | на полу |
| Серия | Автомобильная промышленность, AEC-Q101, PowerTrench® |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Старый |
| Тип FET | N-канал |
| Технологии | MOSFET (оксид металла) |
| Напряжение отхода к источнику (Vdss) | 40 В |
| Ток - непрерывный отвод (Id) @ 25°C | 70A (Tc) |
| Напряжение привода (макс. RDS включено, минимум RDS включено) | 10 В |
| Rds On (Max) @ Id, Vgs | 5.5 мОм @ 70А, 10В |
| Vgs(th) (макс.) @ Id | 4В @ 250μA |
| Загрузка шлюза (Qg) (макс.) @ Vgs | 128 nC @ 10 В |
| Vgs (макс.) | ± 20 В |
| Вводная емкость (Ciss) (Max) @ Vds | 8035 pF @ 25 В |
| Функция FET | - |
| Рассеивание энергии (макс.) | 167 Вт (Tc) |
| Операционная температура | -55°C ~ 175°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет изделий поставщика | D2PAK (TO-263) |
| Пакет / чемодан | TO-263-3, D2Pak (2 лиды + Таб), TO-263AB |
| Номер базовой продукции | FDB844 |
ОсобенностиFDB8444-F085
*тип rDS(on) = 3,9mΩ при VGS = 10V, ID = 70A
*тип Qg(TOT) = 91nC при VGS = 10V
*Низкий заряд Миллера
* Низкий Qrr корпусный диод
*Способность UIS (один импульс и повторяющийся импульс)
*Квалифицирован по стандарту AEC Q101
* Соответствует требованиям RoHS
ПрименениеFDB8444-F085
* Управление автомобильными двигателями
* Управление силовой установкой
* Водители соленоидов и двигателей
* Электронная передача
* Архитектура распределенной энергии и VRM
* Первичный переключатель для систем 12 В
Экологические и экспортные классификацииFDB8444-F085
| АТРИБУТ | Описание |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
