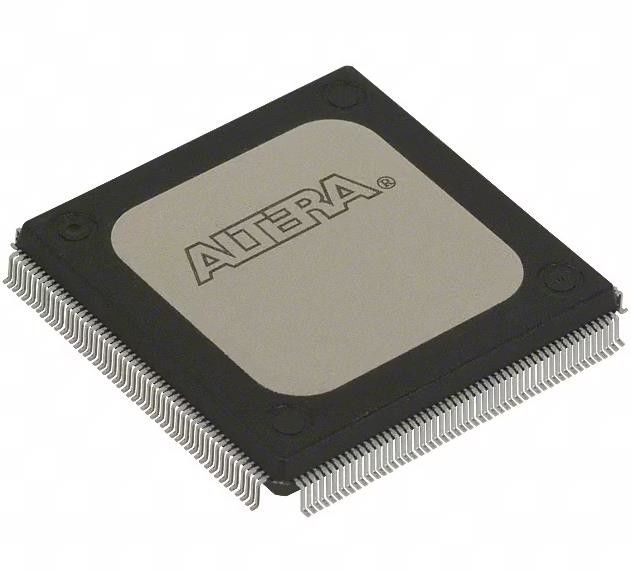

EPF10K20RI208-4N FLEX-10K Программируемая вентильная матрица (FPGA) IC 147 12288 1152
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | EPF10K20RI208-4N |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Количество лабораторий/CLBs: | 144 | Количество элементов логики/клеток: | 1152 |
|---|---|---|---|
| Полные биты RAM: | 12288 | Количество вводов/выводов: | 147 |
| Количество ворот: | 63000 | Напряжение - питание: | 4.5V ~ 5.5V |
| Тип установки: | Поверхностный монтаж | Операционная температура: | -40 °C ~ 85 °C (TA) |
Характер продукции
EPF10K20RI208-4N FLEX-10K Field Programmable Gate Array (FPGA) IC 147 12288 1152
СпецификацииEPF10K20RI208-4N
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Встроенные | |
| FPGA (Field Programmable Gate Array) (Фельд-программируемый массив ворот) | |
| Мфр | Информационные данные |
| Серия | FLEX-10K® |
| Пакет | Поднос |
| Статус продукта | Старый |
| Количество ЛАБ/КЛБ | 144 |
| Количество логических элементов/клеток | 1152 |
| Общее количество битов оперативной памяти | 12288 |
| Количество вводов/выводов | 147 |
| Количество ворот | 63000 |
| Напряжение - питание | 4.5V ~ 5.5V |
| Тип установки | Поверхностный монтаж |
| Операционная температура | -40 °C ~ 85 °C (TA) |
| Пакет / чемодан | 208-BFQFP Обнаженная подставка |
| Пакет изделий поставщика | 208-RQFP (28x28) |
| Номер базовой продукции | EPF10K20 |
ОсобенностиEPF10K20RI208-4N
■ Первое в отрасли семейство встроенных программируемых логических устройств (PLD), обеспечивающих интеграцию на программируемом чипе (SOPC)
Встроенный массив для реализации мегафункций, таких как эффективная память и специализированные логические функции
Логогический массив для общих логических функций
■ Высокая плотность
Обычные ворота от 10 000 до 250 000 (см. таблицы 1 и 2)
До 40 960 бит оперативной памяти; 2048 бит на блок встроенного массива (EAB), которые могут использоваться без уменьшения логической емкости
■ Особенности системы
Поддержка интерфейса ввода/вывода MultiVoltTM
Пинты ввода с толерантностью 5,0 В в устройствах FLEX® 10KA
Низкое потребление энергии (типичная спецификация менее 0,5 мА в режиме ожидания для большинства устройств)
Устройства FLEX 10K и FLEX 10KA поддерживают интерконнекцию периферийных компонентов Специальная группа интересов (PCI SIG) Спецификация локальной шины PCI, Ревизия 2.2
Устройства FLEX 10KA включают в себя зажимательный диод, выбираемый на основе пина за пином для соответствия требованиям PCI 3,3-V
Устройства FLEX 10KA поддерживают 5,0-вольтовые шины PCI с восемью или меньшими нагрузками
Встроенная схема испытаний граничного сканирования (BST) совместной группы испытаний (JTAG) в соответствии со стандартом IEEE 1149.1-1990, доступная без потребления логики устройства
ПрименениеEPF10K20RI208-4N
Устройства Altera's FLEX 10K являются первыми встроенными PLD в отрасли.архитектура Flexible Logic Element MatriX (FLEX) включает в себя все функции, необходимые для реализации общих мегафункций массива ворот.
Экологические и экспортные классификацииEPF10K20RI208-4N
| АТРИБУТ | Описание |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| Статус REACH | REACH Не затрагивается |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
