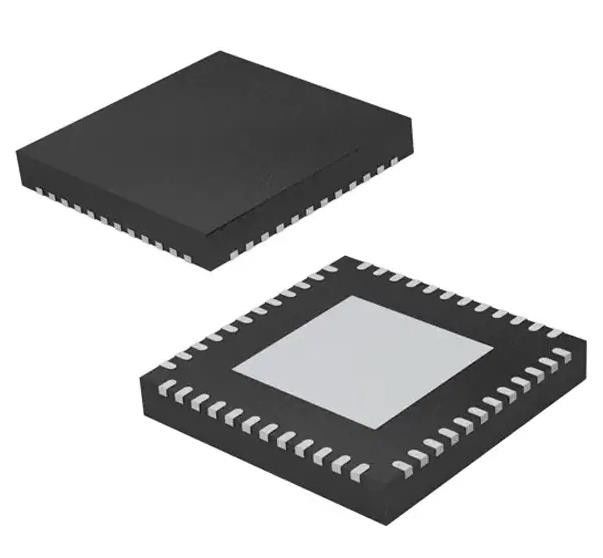

DS90UB914QSQX/NOPB 1.4Gbps Deserializer 1 Вход 12 Выход 48-WQFN (7x7)
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | DS90UB914QSQX/NOPB |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Функция: | Deserializer | Коэффициент данных: | 1.4 Гбит / с |
|---|---|---|---|
| Тип входного сигнала: | FPD-связь III, LVDS | Тип выхода: | LVCMOS |
| Количество входных сигналов: | 1 | Количество выходов: | 12 |
| Напряжение - питание: | 1,71 В ~ 1,89 В, 3 В ~ 3,6 В | Операционная температура: | -40°C | 105°C (ЖИВОТИКИ) |
Характер продукции
DS90UB914QSQX/NOPB 1.4Gbps Deserializer 1 Вход 12 Выход 48-WQFN (7x7)
СпецификацииDS90UB914QSQX/NOPB
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Интерфейс | |
| Сериализаторы, десериализаторы | |
| Мфр | Техасские инструменты |
| Серия | Автомобиль, AEC-Q100 |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Активный |
| Функция | Десериализатор |
| Коэффициент данных | 1.4 Гбит / с |
| Тип ввода | FPD-Link III, LVDS |
| Тип выхода | LVCMOS |
| Количество входов | 1 |
| Количество выходов | 12 |
| Напряжение - питание | 1.71V ~ 1.89V, 3V ~ 3.6V |
| Операционная температура | -40 °C ~ 105 °C (TA) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 48-WFQFN Раскрытая подставка |
| Пакет изделий поставщика | 48-WQFN (7x7) |
| Номер базовой продукции | DS90UB914 |
ОсобенностиDS90UB914QSQX/NOPB
* Поддержка пиксельных часов от 10 до 100 МГц
* Единая дифференциальная паровая взаимосвязь
* Программируемая полезная нагрузка данных:
- 10-битная полезная нагрузка до 100 МГц
- 12-битная полезная нагрузка до 75 МГц
* Непрерывное двунаправленное управление низкой задержкойИнтерфейсный канал с поддержкой 12C на частоте 400 кГц
* 2:1 Мультиплексор для выбора между двумя входными устройствами
* Встроенные часы с балансированным кодированием постоянного тока для поддержки взаимосвязанных соединений с переменным током
* Способен ездить на расстоянии до 25 метров
* Прием эквалайзера автоматически адаптируется к изменениям в потерях кабеля
* Четыре специальных ввода/вывода для общего назначения (GPIO) доступны как на сериализаторе, так и на десериализаторе.
* Пин отчетности выхода LOCK и функция диагностики BISTDIST AT-SPEED для проверки целостности связи
* 1,8-вольт.2.8-V или 3.3-V совместимый сериализатор параллельного ввода
* Единое питание на 1,8 В
* Соответствует стандартам ISO 10605 и IEC 61000-4-2
* Продукт автомобильного класса: AEC-Q100 класс 2Квалифицированный
* Температурный диапазон от -40°C до +105°C
* Малый отпечаток сериализатора (5 мм х 5 мм)
* Уменьшение EMI/EMC на десерализаторе
- Выходы программируемого спектра распространения (SSCG)
- Приемник с задержкой выхода
ПрименениеDS90UB914QSQX/NOPB
* Камера переднего или заднего вида для смягчения последствий столкновений
* Окружающий вид для помощи при парковке
Экологические и экспортные классификацииDS90UB914QSQX/NOPB
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| Статус REACH | REACH Не затрагивается |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
