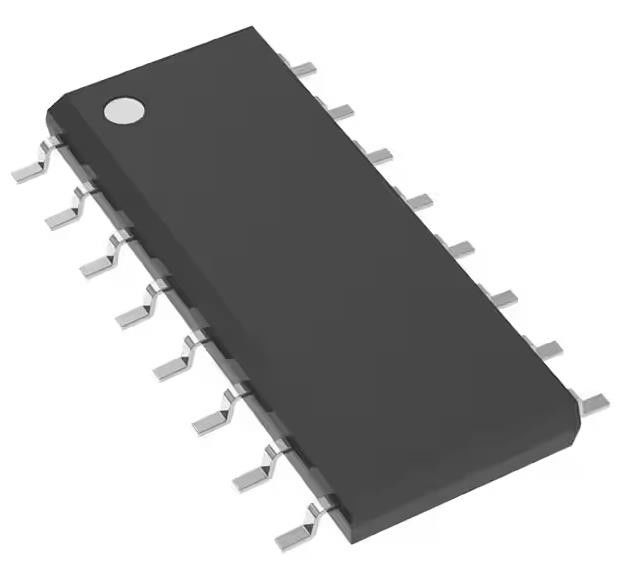

CD4049UBDR Интегрированная схема чип инвертор IC 6 канал 16-SOIC
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | CD4049UBDR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Количество схем: | 6 | Количество входных сигналов: | 1 |
|---|---|---|---|
| Напряжение - питание: | 3В ~ 18В | Настоящий - спокойный (Макс): | 4 мкА |
| Текущий объем производства высокий, низкий: | 40,3 мА, 24 мА | Уровень логики входного сигнала - низкий уровень: | 1V | 2.5V |
| Уровень логики входного сигнала - высокий: | 4V | 12.5V | Максимальная задержка распространения @ V, макс. CL: | 50ns @ 15V, 50pF |
Характер продукции
CD4049UBDR Интегрированная схема чип инвертор IC 6 канал 16-SOIC
СпецификацииCD4049UBDR
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Логика | |
| Ворота и инверторы | |
| Мфр | Техасские инструменты |
| Серия | 4000B |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Активный |
| Тип логики | Инвертор |
| Количество схем | 6 |
| Количество входов | 1 |
| Особенности | - |
| Напряжение - питание | 3V ~ 18V |
| Ток - тихий (макс.) | 4 μA |
| Ток - Выход высокий, низкий | 40,3 мА, 24 мА |
| Уровень логики ввода - низкий | 1V ~ 2,5V |
| Уровень логики ввода - высокий | 4V ~ 12,5V |
| Максимальная задержка распространения @ V, Максимальная CL | 50 нс @ 15 В, 50 пФ |
| Операционная температура | -55°C ~ 125°C |
| Тип установки | Поверхностный монтаж |
| Пакет изделий поставщика | 16-SOIC |
| Пакет / чемодан | 16-SOIC (0,154", 3,90 мм в ширину) |
| Номер базовой продукции | CD4049 |
ОсобенностиCD4049UBDR
• CD4049UB Инвертация
• CD4050B Неинвертирующий
• Высокий потоковой ток для движения 2 TTL грузов
• Преобразование логики высокого уровня в низкий
• 100% испытано на тихий ток при 20 В
• Максимальный входный ток 1 мкА при 18 В в пределах полного диапазона температуры упаковки; 100 нА при 18 В и 25 °С
• Параметрические номиналы 5-В, 10-В и 15-В
ПрименениеCD4049UBDR
• CMOS в DTL или TTL Hex преобразователи
• Драйверы потока CMOS или источника
• Преобразователи высоко-низкого уровня логики CMOS
Экологические и экспортные классификацииCD4049UBDR
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Хотите узнать больше подробностей об этом продукте
