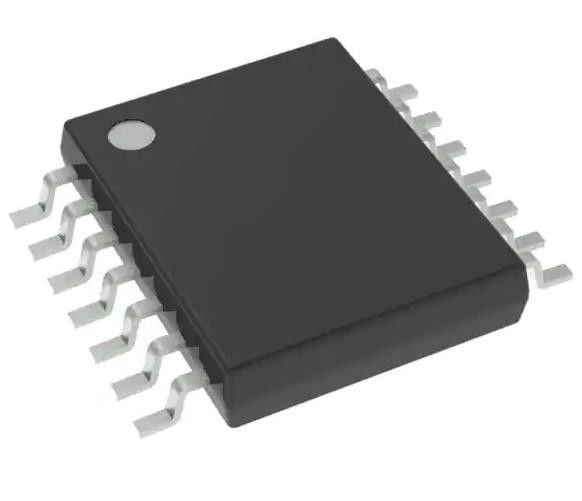

CD4011BPWR NAND Gate Integrated Circuit Chip IC 4 канал 14-TSSOP
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | CD4011BPWR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Количество схем: | 4 | Количество входных сигналов: | 2 |
|---|---|---|---|
| Напряжение - питание: | 3В ~ 18В | Настоящий - спокойный (Макс): | 1 µA |
| Текущий объем производства высокий, низкий: | 3,4 мА, 3,4 мА | Уровень логики входного сигнала - низкий уровень: | 1.5V | 4V |
| Уровень логики входного сигнала - высокий: | 3.5V | 11V | Максимальная задержка распространения @ V, макс. CL: | 90ns @ 15V, 50pF |
Характер продукции
CD4011BPWR NAND Gate Integrated Circuit Chip IC 4 канал 14-TSSOP
СпецификацииCD4011BPWR
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Логика | |
| Ворота и инверторы | |
| Мфр | Техасские инструменты |
| Серия | 4000B |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Активный |
| Тип логики | Ворота NAND |
| Количество схем | 4 |
| Количество входов | 2 |
| Особенности | - |
| Напряжение - питание | 3V ~ 18V |
| Ток - тихий (макс.) | 1 μA |
| Ток - Выход высокий, низкий | 30,4 мА, 3,4 мА |
| Уровень логики ввода - низкий | 1.5V ~ 4V |
| Уровень логики ввода - высокий | 3.5V ~ 11V |
| Максимальная задержка распространения @ V, Максимальная CL | 90 нс @ 15 В, 50 пФ |
| Операционная температура | -55°C ~ 125°C |
| Тип установки | Поверхностный монтаж |
| Пакет изделий поставщика | 14-TSSOP |
| Пакет / чемодан | 14-TSSOP (0,173", 4,40 мм в ширину) |
| Номер базовой продукции | CD4011 |
ОсобенностиCD4011BPWR
* Время задержки распространения = 60 нс (обычно) при CL= 50 pF, VDD=10 V
*Буферные входы и выходы
*Стандартизированные симметричные характеристики выхода
* Максимальный входный ток 1 пА при 18 Вовер в полном диапазоне температуры упаковки;100 нА при 18 В и 250 С
*100% проверяется на тихий ток при 20 В
*Параметрические номиналы 5-В, 10-В и 15-В
ПрименениеCD4011BPWR
Входные и выходные двери CD4011B, CD40128 и CD40238NAND обеспечивают конструктору системы прямую реализацию функции NAND и дополняют существующее семейство входных и выходных дверей CMOS.
Экологические и экспортные классификацииCD4011BPWR
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
