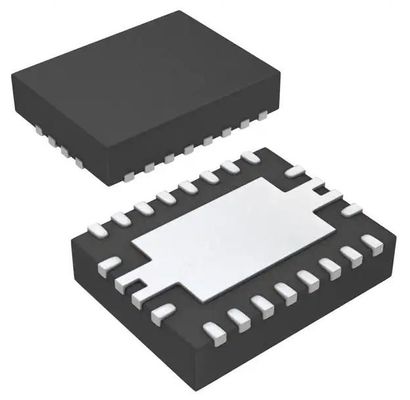

BQ24123RHLRG4 IC для зарядки Литий-ион/полимер 20-VQFN (3.5x4.5)
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | BQ24123RHLRG4 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Химия батареи: | Литий-ионный/полимерный | Количество ячеек: | 1 | 3 |
|---|---|---|---|
| Текущий - Зарядка: | Постоянный - Программируемый | Программируемые функции: | Текущий, Таймер |
| Защита от ошибок: | Над температурой | Ток заряда - макс.: | 2А |
| Напряжение тока блока батарей: | 8.4V | Напряжение тока - поставка (Макс): | 16 В |
Характер продукции
BQ24123RHLRG4 IC для зарядки Литий-ион/полимер 20-VQFN (3.5x4.5)
СпецификацииBQ24123RHLRG4
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Зарядные устройства для батарей | |
| Мфр | Техасские инструменты |
| Серия | bqSWITCHERTM |
| Пакет | Лента и катушка (TR) |
| Химия батареи | Литий-ион/полимер |
| Количество ячеек | 1 ~ 3 |
| Ток - зарядка | Постоянный - программируемый |
| Программируемые функции | Текущий, таймер |
| Защита от ошибок | Превышение температуры |
| Ток зарядки - Макс | 2А |
| Напряжение батареи | 8.4В |
| Напряжение - питание (макс.) | 16 В |
| Интерфейс | - |
| Операционная температура | -40 °C ~ 85 °C (TA) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 20-VFQFN Открытая подставка |
| Пакет изделий поставщика | 20-VQFN (3.5x4.5) |
| Номер базовой продукции | BQ24123 |
ОсобенностиBQ24123RHLRG4
* Улучшенная производительность EMI
* Интегрированные энергетические FET для зарядки до 2-А
* Подходит для 1-, 2- или 3-клеточных литий-лоновых и литий-полимерных аккумуляторов
* Синхронный регулятор PWM с фиксированной частотой, работающий на 1,1 МГц с циклом работы от 0% до 100%
* Высокоточное регулирование напряжения и тока
* Выходы состояния для светодиодного или хост-процессораИнтерфейс указывает на ход зарядки, завершение зарядки, ошибку и текущее состояние адаптера переменного тока
* Абсолютное максимальное напряжение 20-В на штифтах ВВ и ВВ
* Точное измерение высокого тока батареи
* Контроль температуры батареи
* Автоматический режим сна для низкого энергопотребления
* Защита от обратной утечки предотвращает отвод батареи
* Тепловое отключение и защита
* Встроенное обнаружение батареи
* Доступен в 20-прицепном пакете VQFN 3,5 x 4,5 мм
ПрименениеBQ24123RHLRG4
• Ручные изделия
• Переносные медиаплееры
• Промышленное и медицинское оборудование
• Переносное оборудование
• Переносные DVD-плееры
Экологические и экспортные классификацииBQ24123RHLRG4
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 год |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
