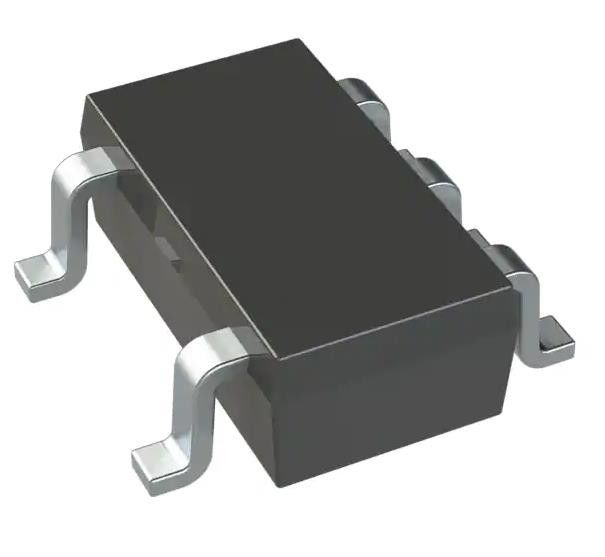

AP2204K-ADJTRG1 Линейный регулятор напряжения IC положительно регулируемый 1 Выход 150mA
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | AP2204K-ADJTRG1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Количество регулирующих органов: | 1 | Напряжение - вход (макс.): | 24 В |
|---|---|---|---|
| Напряжение - выход (мин/фиксированное): | 1.24V | Напряжение - выход (макс.): | 22V |
| Выход напряжения (макс.): | 0.5V @ 150mA | Ток - выход: | 150mA |
| Текущий - тихий (Iq): | µA 50 | Ток - подача (макс.): | 2,5 мамы |
Характер продукции
AP2204K-ADJTRG1 Линейный регулятор напряжения IC положительно регулируемый 1 Выход 150mA
СпецификацииAP2204K-ADJTRG1
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Регуляторы напряжения - линейные | |
| Мфр | Диоды встроенные |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Не для новых моделей |
| Конфигурация вывода | Положительно |
| Тип выхода | Регулируемый |
| Количество регулирующих органов | 1 |
| Напряжение - вход (макс.) | 24 В |
| Напряжение - выход (мин/фиксированное) | 1.24В |
| Напряжение - выход (макс.) | 22 В |
| Выход напряжения (макс.) | 0.5В @ 150mA |
| Ток - выход | 150 мА |
| Текущий - тихий (Iq) | 50 μA |
| Ток - подача (макс.) | 2.5 мА |
| PSRR | 60 дБ (100 Гц ~ 1 кГц) |
| Особенности управления | Включить |
| Особенности защиты | Слишком сильный ток, слишком высокая температура |
| Операционная температура | -40°C ~ 85°C |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | SC-74A, SOT-753 |
| Пакет изделий поставщика | SOT-23-5 |
| Номер базовой продукции | AP2204 |
ОсобенностиAP2204K-ADJTRG1
* Широкий диапазон входного напряжения: от 2,6 до 24 В
* Широкий диапазон выходного напряжения: от 1,24 до 22 В
* Отличное отказ от рипплов: 60 дБ@ f = 1 кГц
* Низкое выходное напряжение: VDROP = 100mV@IOUT = 100μA
* Низкий подземный ток
* Высокая точность выходного напряжения
* Совместима с керамическим конденсатором с низким ESR
* Отличное регулирование линии/грузки
* Функция теплового отключения
* Совершенно свободный от свинца и полностью соответствующий требованиям RoHS (Примечания 1 и 2)
* Без галогена и антимона.
ПрименениеAP2204K-ADJTRG1
Серия AP2204 представляет собой регулятор положительного напряжения, изготовленный с помощью высоковольтного процесса EPNP.
Экологические и экспортные классификацииAP2204K-ADJTRG1
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
