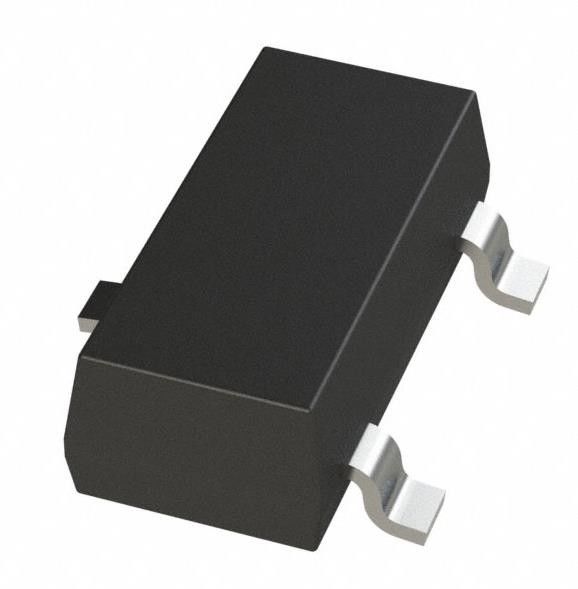

TL431LIACDBZR SHUNT Референтный IC напряжения регулируемый 2.495V 36 VV ±1% 15 mA SOT-23-3
Подробная информация о продукте:
| Место происхождения: | Оригинальный |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | TL431LIACDBZR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Тип ссылки: | Шунт | Тип выхода: | Регулируемый |
|---|---|---|---|
| Напряжение - выход (мин/фиксированное): | 2.495V | Напряжение - выход (макс.): | 36 v |
| Ток - выход: | 15 мам | Толерантность: | ± 1% |
| коэффициент температуры: | - | Шум - 0.1Hz к 10Hz: | - |
Характер продукции
TL431LIACDBZR SHUNT Референтный IC напряжения регулируемый 2.495V 36 VV ±1% 15 mA SOT-23-3
СпецификацииTL431LIACDBZR
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Управление энергией (PMIC) | |
| Справочное напряжение | |
| Мфр | Техасские инструменты |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Активный |
| Тип ссылки | Шант |
| Тип выхода | Регулируемый |
| Напряжение - выход (мин/фиксированное) | 2.495В |
| Напряжение - выход (макс.) | 36 В |
| Ток - выход | 15 мА |
| Толерантность | ± 1% |
| Коэффициент температуры | - |
| Шум - от 0,1 до 10 Гц | - |
| Шум - от 10 Гц до 10 кГц | - |
| Текущее - поставка | - |
| Ток - катод | 1 мА |
| Операционная температура | 0°C ~ 70°C (TA) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | TO-236-3, SC-59, SOT-23-3 |
| Пакет изделий поставщика | SOT-23-3 |
| Номер базовой продукции | TL431 |
ОсобенностиTL431LIACDBZR
• Толерантность к эталонному напряжению при 25°C
0,5% (класс B)
1% (класс А)
• Минимальное типичное выходное напряжение: 2,495 В
• Регулируемое выходное напряжение: Vref до 36 V
• Работа от -40°C до +125°C (Q Temp)
• Максимальное изменение температуры
10 мВ (C Temp)
17 мВ (I Temp)
27 мВ (Q Temp)
• Типичная выходная импеданс 0,3-Ω
• Мощность потока
️ Imin = 1 mA (максимум)
️ IKA = 15 mA (максимум)
• Референтный входный ток IREF: 0,4 μA (макс.)
• Отклонение входного тока от температуры, II ((dev): 0,3 μA (макс.)
ПрименениеTL431LIACDBZR
• Регулируемое регулирование напряжения и тока
• Вторичное регулирование в SMPS Flyback
• Замена диодов Зенера
• Мониторинг напряжения
• Прецизия постоянного тока раковины/источника
• Сравнитель с интегрированной ссылкой
