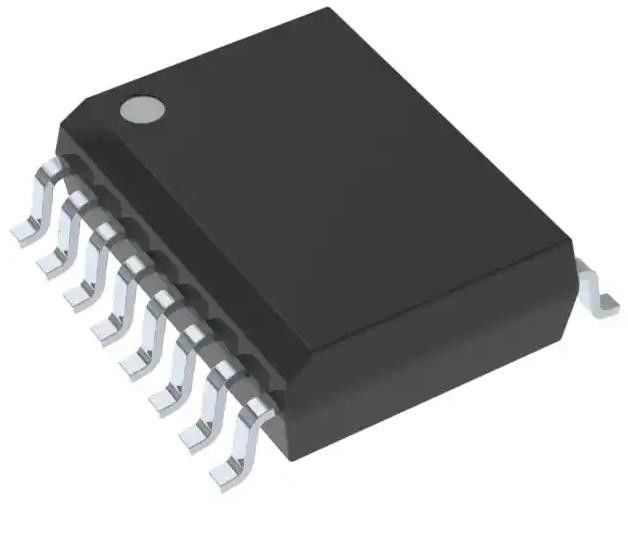

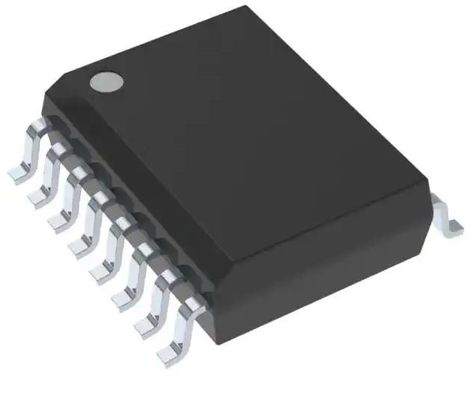

ISO7641FCDWR Цифровой изолятор общего назначения 2500Vrms 4 канал 25Mbps 25kV/μS
Подробная информация о продукте:
| Место происхождения: | Оригинал |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | ISO7641FCDWR |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Количество каналов: | 4 | Входные сигналы - сторона 1/Side 2: | 3/1 |
|---|---|---|---|
| Тип канала: | Однонаправленный | Напряжение тока - изоляция: | 2500Vrms |
| Невосприимчивость единого режима переходная (минута): | 25kV/µs | Коэффициент данных: | 25Mbps |
| TpLH задержки распространения/tpHL (Макс): | 28н, 28н | Искажение ширины ИМПа ульс (Макс): | 3ns |
| Время подъема/падения (тип): | 2.8н, 2.9н | Напряжение - питание: | 3V | 5.5V |
| Высокий свет: | ISO7641FCDWR,Цифровой изолятор ISO7641FCDWR |
||
Характер продукции
ISO7641FCDWR Цифровой изолятор общего назначения 2500Vrms 4 канал 25Mbps 25kV/μs
DGTL ISO 2500VRMS 4CH GP 16SOIC
СпецификацииISO7641FCDWR
| Тип | Описание |
| Категория | Изоляторы |
| Цифровые изоляторы | |
| Мфр | Техасские инструменты |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Статус продукта | Активный |
| Технологии | Пропускная сцепка |
| Тип | Общая цель |
| Изолированная власть | Нет, нет. |
| Количество каналов | 4 |
| Вводные данные - Страна 1/Страна 2 | "Слушайте, как я говорю!" |
| Тип канала | Однонаправленный |
| Напряжение - изоляция | 2500 Врм |
| Временный иммунитет общего режима (мин) | 25 кВ/μs |
| Коэффициент данных | 25 Мбит / с |
| Задержка распространения tpLH / tpHL (макс.) | 28н, 28н |
| Извращение ширины импульса (макс.) | 3 нс |
| Время подъема / падения (тип) | 2.8н, 2.9н |
| Напряжение - питание | 3V ~ 5,5V |
| Операционная температура | -40°C ~ 125°C |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 16-SOIC (0,295", 7,50 мм в ширину) |
| Пакет изделий поставщика | 16-SOIC |
| Номер базовой продукции | ISO7641 |
ОсобенностиISO7641FCDWR
• Скорость передачи сигналов: 150 Мбит/с (M-Grade), 25 Мбит/с (C-Grade)
• Устойчивый дизайн с интегрированным фильтром шума (C-Grade)
• Низкое энергопотребление, типичный ICC на канал (3,3-В):
ISO7631FM: 2 мА при 10 Мбит/с
ISO7631FC: 1,5 мА при 10 Мбит/с
ISO7641FC: 1,3 мА при 10 Мбит/с
• Чрезвычайно низкий показатель ICC_disabled (C-Grade)
• Низкая задержка распространения: 7 нс Типичный (M-Grade)
• Выходные параметры на низком состоянии в безопасном режиме
• Широкий диапазон температур: от 40 до 125°С
• 50 КВ/μs Временный иммунитет, типичный
• Долговечность с изоляционным барьером SiO2
• Работает с уровней питания и логики 2,7-В (M-Grade), 3,3-В и 5-В
• 2,7-В (M-Grade), 3,3-V и 5-V Level Translation
• Пакет SOIC-16 с широким корпусом
• Безопасность и нормативные одобрения
Изоляция 2500 VRMS в течение 1 минуты на UL 1577
4242 VPK Основная изоляция согласно DIN V VDE V 0884-10 и DIN EN 61010-1
Уведомление о принятии компонента CSA 5A, стандарты конечного оборудования IEC 60950-1 и IEC 61010-1
¢ Сертификация CQC в соответствии с GB4943.1-2011
Укрепленная изоляция TUV 3000 VRMS согласно EN/UL/CSA 60950-1 и EN/UL/CSA 61010-1
ПрименениеISO7641FCDWR
• Замена оптокоплера в:
Промышленный полевой автобус
Профибус
¢ Modbus
Устройства для передачи данных
√ Интерфейс сервоуправления
Управление двигателями
️ Электрические источники питания
¢ Батарейные пакеты
Экологические и экспортные классификацииISO7641FCDWR
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
