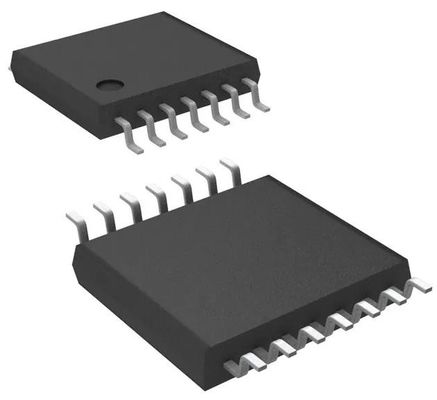

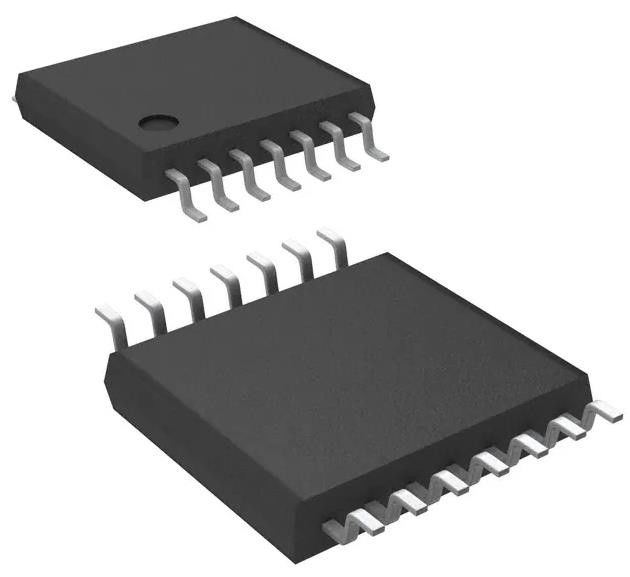

MC74LCX14DTR2G Gate Inverter IC 6 канал Шмитт Триггер 14-TSSO
Подробная информация о продукте:
| Место происхождения: | Оригинал |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | MC74LCX14DTR2G |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка. |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Тип логики: | Инвертор | Количество схем: | 6 |
|---|---|---|---|
| Количество входных сигналов: | 1 | Особенности: | Триггер Шмитта |
| Напряжение - питание: | 2V | 3.6V | Настоящий - спокойный (Макс): | µA 10 |
| Текущий объем производства высокий, низкий: | 24mA, 24mA | Уровень логики входного сигнала - низкий уровень: | 0.4V ~ 0.6V |
| Уровень логики входного сигнала - высокий: | 1.7V ~ 2.2V | Максимальная задержка распространения @ V, макс. CL: | 6.5ns @ 3.3V, 50pF |
| Высокий свет: | MC74LCX14DTR2G,MC74LCX14DTR2G Входной инвертор IC |
||
Характер продукции
MC74LCX14DTR2G Инвертор IC 6-канал Schmitt Trigger 14-TSSO
Инвертор IC 6CH 1-INP 14TSSOP
СпецификацииMC74LCX14DTR2G
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Ворота и инверторы | |
| Мфр | на полу |
| Серия | 74LCX |
| Пакет | Лента и катушка (TR) |
| Статус продукта | Активный |
| Тип логики | Инвертор |
| Количество схем | 6 |
| Количество входов | 1 |
| Особенности | Шмитт Триггер |
| Напряжение - питание | 2В ~ 3,6В |
| Ток - тихий (макс.) | 10 μA |
| Ток - Выход высокий, низкий | 24mA, 24mA |
| Уровень логики ввода - низкий | 0.4V ~ 0.6V |
| Уровень логики ввода - высокий | 1.7V ~ 2.2V |
| Максимальная задержка распространения @ V, Максимальная CL | 6.5ns @ 3.3V, 50pF |
| Операционная температура | -40°C ~ 85°C |
| Тип установки | Поверхностный монтаж |
| Пакет изделий поставщика | 14-TSSOP |
| Пакет / чемодан | 14-TSSOP (0,173", 4,40 мм в ширину) |
| Номер базовой продукции | 74LCX14 |
ОсобенностиMC74LCX14DTR2G
* Предназначен для работы с ВЦС 2,3 - 3,6 В
* 5,0 В толерантные входы − возможности интерфейса с 5,0 В логикой TTL
* Совместима с LVTTL
* Совместимость с LVCMOS
* 24 мА сбалансированный выход емкость раковины и источника
* Почти нулевой статический ток (10 А) существенно снижает потребности системы в электроэнергии
* Повышение производительности блокировки превышает 500 мА
* Мощность привода тока составляет 24 мА при источнике/потоке
* Пин и функция совместимы с другими стандартными логическими семействами
* ЭСД: Модель человеческого тела > 2000 В Модель машины > 100 В
* Сложность чипа: 41 эквивалентные ворота
* Эти устройства свободны от Pb−, галогена/BFR и соответствуют требованиям RoHS
ПрименениеMC74LCX14DTR2G
MC74LCX14 представляет собой высокопроизводительный шестиступенчатый инвертор с входами Schmitt-Trigger, работающими от 2,3 до 3,6 В
Экологические и экспортные классификацииMC74LCX14DTR2G
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
