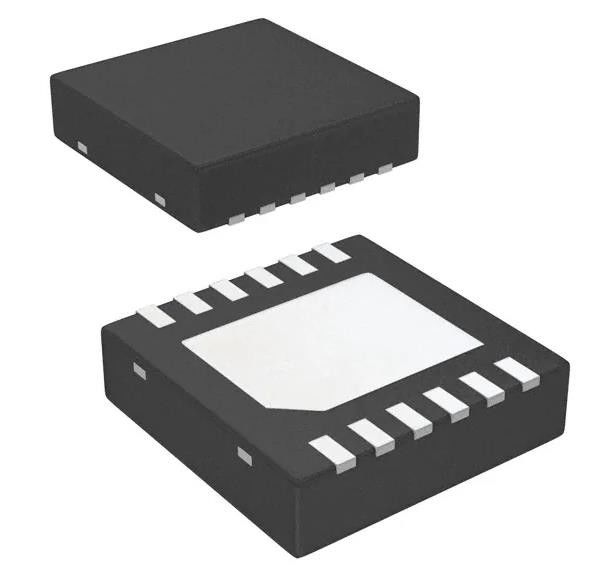

LP38798SDX-ADJ/NOPB Линейный регулятор напряжения IC с одним выходом 800mA 12-WSON
Подробная информация о продукте:
| Место происхождения: | Оригинал |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | LP38798SDX-ADJ/NOPB |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка. |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Количество регуляторов: | 1 | Напряжение тока - входной сигнал (Макс): | 20V |
|---|---|---|---|
| Напряжение тока - выход (минута/зафиксированный): | 1.2V | Напряжение тока - выход (Макс): | 19.8V |
| Падение напряжения (макс.): | 1.1В @ 800mA | Текущий объем производства: | 800mA |
| Настоящий - спокойный (Iq): | 1,4 мамы | Питание током (Макс): | 2,2 мамы |
| PSRR: | 60dB (1kHz) | Особенности защиты: | Над течением, над температурой, короткое замыкание |
Характер продукции
LP38798SDX-ADJ/NOPB Линейный регулятор напряжения IC с одним выходом 800mA 12-WSON
IC REG LIN POS ADJ 800MA 12WSON
СпецификацииLP38798SDX-ADJ/NOPB
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Регуляторы напряжения - линейные | |
| Мфр | Техасские инструменты |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Активный |
| Конфигурация вывода | Положительно |
| Тип выхода | Регулируемый |
| Количество регулирующих органов | 1 |
| Напряжение - вход (макс.) | 20 В |
| Напряжение - выход (мин/фиксированное) | 1.2В |
| Напряжение - выход (макс.) | 19.8В |
| Выход напряжения (макс.) | 1.1В @ 800mA |
| Ток - выход | 800 мА |
| Текущий - тихий (Iq) | 1.4 мА |
| Ток - подача (макс.) | 2.2 мА |
| PSRR | 60 дБ (1 кГц) |
| Особенности управления | Включить |
| Особенности защиты | Слишком сильный ток, слишком высокая температура, короткое замыкание |
| Операционная температура | -40°C ~ 125°C |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 12-WFDFN Обнаженная подставка |
| Пакет изделий поставщика | 12-WSON (4х4) |
| Номер базовой продукции | LP38798 |
ОсобенностиLP38798SDX-ADJ/NOPB
• Широкий диапазон рабочего входного напряжения: от 3 до 20 В
• Ультранизкий выходный шум: 5 μVRMS (10 Hz до 100 kHz)
• Высокая PSRR: 90 дБ при 10 кГц, 60 дБ при 100 кГц
• ±1% исходная точность напряжения (TJ = 25°C)
• Очень низкий отказ: 200 мВ (типичный) при 800 мА
• Стабильность с керамическими или тантальными конденсаторами
• Отличная скоростная реакция на линию и нагрузку
• Ограничение тока и защита от перегрева
• Создайте индивидуальный дизайн с помощью LP38798 с помощью WEBENCH® Power Designer
ПрименениеLP38798SDX-ADJ/NOPB
• РЧ источники питания: PLL, VCO, смесители, LNA
• Телекоммуникационная инфраструктура
• Беспроводная инфраструктура
• Приборы с очень низким уровнем шума
• Точные источники питания
• Высокоскоростные и высокоточные преобразователи данных
Экологические и экспортные классификацииLP38798SDX-ADJ/NOPB
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
