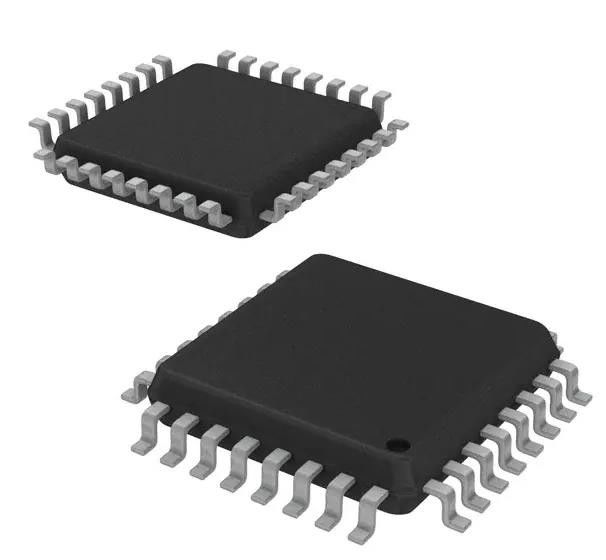

MC56F82733VLC Микроконтроллер IC 32-битный одноядерный 100MHz 48KB FLASH 32-LQFP
Подробная информация о продукте:
| Место происхождения: | Оригинал |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | MC56F82733VLC |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка. |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Процессор ядра: | 56800EX | Размер ядра: | 32-разрядный одноядерный |
|---|---|---|---|
| Скорость: | 100 МГц | Взаимодействие: | ² C I, SCI, SPI |
| Peripherals: | DMA, POR, PWM, WDT | Количество вводов/выводов: | 26 |
| Размер запоминающего устройства программы: | 48KB (24K x 16) | Тип памяти программы: | ВСПЫШКА |
| Размер RAM: | 4K x 16 | Напряжение тока - поставка (Vcc/Vdd): | 2.7V ~ 3.6V |
Характер продукции
MC56F82733VLC Микроконтроллер IC 32-битный одноядерный 100MHz 48KB FLASH 32-LQFP
IC MCU 32BIT 48KB FLASH 32LQFP
СпецификацииMC56F82733VLC
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Микроконтроллеры | |
| Серия | 56F8xxx |
| Пакет | Поднос |
| Статус продукта | Активный |
| Основной процессор | 56800EX |
| Размер ядра | 32-битный одноядерный |
| Скорость | 100 МГц |
| Подключение | I2C, SCI, SPI |
| Периферийные устройства | DMA, POR, PWM, WDT |
| Количество вводов/выводов | 26 |
| Размер памяти | 48KB (24K x 16) |
| Тип памяти программы | ФЛАСШ |
| Размер EEPROM | - |
| Размер оперативной памяти | 4K x 16 |
| Напряжение - питание (Vcc/Vdd) | 2.7V ~ 3.6V |
| Преобразователи данных | A/D 6x12b; D/A 2x12b |
| Тип осциллятора | Внутренние |
| Операционная температура | -40 °C ~ 105 °C (TA) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 32-LQFP |
| Пакет изделий поставщика | 32-LQFP (7x7) |
| Номер базовой продукции | MC56F82 |
ОсобенностиMC56F82733VLC
• Это семейство цифровых контроллеров сигнала (DSC) основано на 32-разрядном ядре 56800EX. На одном чипе каждое устройство сочетает в себе вычислительную мощность DSP и функциональность MCU.с гибким набором периферийных устройств для поддержки многих целевых приложений:
Промышленный контроль
Домашняя техника
Умные датчики
Беспроводная зарядка
️ Сменное питание и управление питанием
Системы распределения энергии
Управление двигателем (ACIM, BLDC, PMSM, SR, stepper)
∆ Фотоэлектрические системы
√ Выключатель
️ Медицинское изделие/оборудование
Устройства
Непрерывные источники питания (UPS)
️ Освещение
• DSC на основе 32-битного 56800EX ядра
¢ до 100 MIPS на частоте 100 МГц в быстром режиме
Функциональность DSP и MCU в единой, эффективной архитектуре C
• Память на чипе
До 64 КБ флэш-памяти
До 8 КБ оперативной памяти для данных/программ
¢ Встроенная флэш-память и оперативная память могут быть отображены как в пространстве памяти программ, так и в пространстве памяти данных
ОписаниеMC56F82733VLC
После перезагрузки каждый пин настраивается на свою основную функцию (перечисленную в первую очередь).должны быть запрограммированы через регистры GPIO-модуля (GPIOx_PER) и SIM-модуля GPIO-модуля (GPSx). Все порты GPIO могут быть индивидуально запрограммированы как входные или выходные (с использованием битовой манипуляции).
Экологические и экспортные классификацииMC56F82733VLC
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| Статус REACH | REACH Не затрагивается |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
