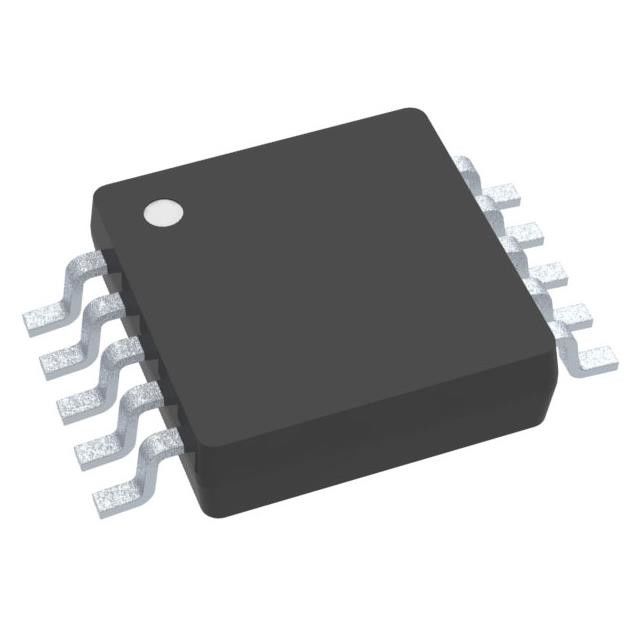

LM3481QMMX / NOP IC регулятор положительного выхода Step-Up контроллер 10-VSSOP
Подробная информация о продукте:
| Место происхождения: | Оригинал |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | LM3481QMMX / NOP |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка. |
| Время доставки: | 3-5 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 |
|
Подробная информация |
|||
| Модель: | LM3481QMMX / NOP | Тип выхода: | Водитель транзистора |
|---|---|---|---|
| Функция: | Шаг вверх, шаг вверх/вниз | Топология: | Поддержка, Flyback, SEPIC |
| Количество выходов: | 1 | Участки выхода: | 1 |
| Напряжение тока - поставка (Vcc/Vdd): | 2.97V ~ 48V | Частота - переключение: | 100 кГц ~ 1 МГц |
Характер продукции
LM3481QMMX / NOP IC регулятор положительного выхода Step-Up контроллер 10-VSSOP
IC REG CTRLR MULT TOP 10MSOP
Спецификации LM3481QMMX / NOP
|
Тип
|
Описание
|
|
Категория
|
Интегрированные схемы (IC)
|
|
Контроллеры переключения постоянного тока
|
|
|
Мфр
|
Техасские инструменты
|
|
Серия
|
Автомобиль, AEC-Q100
|
|
Пакет
|
Лента и катушка (TR)
|
|
Режущая лента (КТ)
|
|
|
Статус продукта
|
Активный
|
|
Тип выхода
|
Драйвер транзистора
|
|
Функция
|
Шаг вверх, шаг вверх/шаг вниз
|
|
Конфигурация вывода
|
Положительно
|
|
Топология
|
Ускорение, обратный полет, SEPIC
|
|
Количество выходов
|
1
|
|
Фазы выпуска
|
1
|
|
Напряжение - питание (Vcc/Vdd)
|
2.97V ~ 48V
|
|
Частота - переключение
|
100 кГц ~ 1 МГц
|
|
Рабочий цикл (макс.)
|
85%
|
|
Синхронный выпрямитель
|
Нет, нет.
|
|
Синхронизация часов
|
Да, да.
|
|
Серийные интерфейсы
|
-
|
|
Особенности управления
|
Включение, управление частотой, пандус, мягкий старт
|
|
Операционная температура
|
-40°C ~ 125°C (TJ)
|
|
Тип установки
|
Поверхностный монтаж
|
|
Пакет / чемодан
|
10-TFSOP, 10-MSOP (0,118", 3,00 мм ширины)
|
|
Пакет изделий поставщика
|
10-VSSOP
|
|
Номер базовой продукции
|
LM3481
|
ОсобенностиLM3481QMMX / NOP
• LM3481QMM - это продукты автомобильной промышленности.
Они имеют квалификацию AEC-Q100 класса 1 (от 40°C до +125°C при температуре рабочего раздела).
• Пакет VSSOP с 10 ведущими компонентами
• Внутренний драйвер толкания и тяги с мощностью пикового тока 1-А
• Предел тока и тепловое отключение
• Компенсация частоты с помощью конденсатора и резистора
• Внутренний мягкий запуск
• Работа в текущем режиме
• Регулируемый локаут низкого напряжения с гистерезом
• Спуск пульса при легких нагрузках
• Основные характеристики
Широкий диапазон напряжения от 2,97 до 48 В
️ 100-кГц до 1-МГц Регулируемая и синхронизируемая Частота Часов
Внутренняя опорная точка ±1,5% (выше температуры)
10 мкА отключающего тока (сверх температуры)
• Создайте индивидуальный дизайн с помощью LM3481 с помощью WEBENCH Power Designer
ПрименениеLM3481QMMX / NOP
• Автомобильные приложения
• Автомобильная система ADAS для водителя
• Переносные Bluetooth аудиосистемы с одной или двумя ячейками, работающие на литий-ионных батареях
• Ноутбуки, ПДА, цифровые камеры и другие портативные приложения
• Электрические источники без сети
• Сет-топ
• Усиление звукоусилителей
Экологические и экспортные классификацииLM3481QMMX / NOP
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
