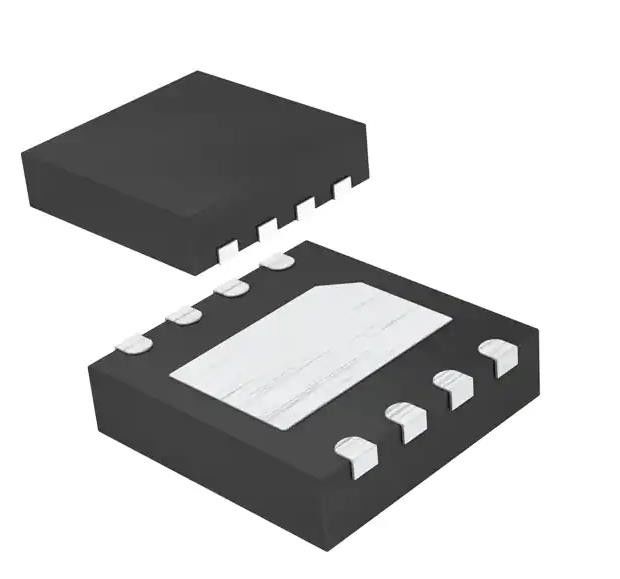

MAX5054BATA+T Gate Driver IC с 4V - 15V инвертирующим/неинвертирующим 8-TDFN (3x3)
Подробная информация о продукте:
| Место происхождения: | Оригинал |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | MAX5054BATA+T |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Управляемая конфигурация: | Низко-сторона | Тип канала: | Независимый |
|---|---|---|---|
| Количество водителей: | 2 | Тип ворот: | MOSFET N-канала |
| Напряжение - питание: | 4V ~ 15V | Напряжение тока логики - VIL, VIH: | 0.8В, 2.1В |
| Настоящий - пиковая мощность (источник, раковина): | 4A, 4A | Время подъема/падения (тип): | 32 нс, 26 нс |
| Высокий свет: | MAX5054BATA+T,СМД шлюзовой драйвер,8-TDFN Gate Driver IC |
||
Характер продукции
MAX5054BATA+T Gate Driver IC с инвертируемым неинвертируемым 8-TDFN (3x3)
IC GATE DRVR с нижней стороны 8TDFN
Спецификации MAX5054BATA+T
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Водители ворот | |
| Мфр | Analog Devices Inc./Maxim Integrated (Аналоговые устройства Inc./Maxim Integrated) |
| Серия | - |
| Пакет | Лента и катушка (TR) |
| Статус продукта | Не для новых моделей |
| Конфигурация под управлением | Нижняя сторона |
| Тип канала | Независимый |
| Количество водителей | 2 |
| Тип ворот | N-канальный MOSFET |
| Напряжение - питание | 4V ~ 15V |
| Логическое напряжение - VIL, VIH | 0.8В, 2.1В |
| Ток - пиковый выход (источник, раковина) | 4А, 4А |
| Тип ввода | Инвертирующие, неинвертирующие |
| Время подъема / падения (тип) | 32 нс, 26 нс |
| Операционная температура | -40 °C ~ 150 °C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 8-WDFN открытая подставка |
| Пакет изделий поставщика | 8-TDFN (3x3) |
| Номер базовой продукции | MAX5054 |
ОсобенностиизMAX5054BATA+T
* 4V до 15V одноэлектрическое питание
* 4A Пиковый ток источника/погрузчика
* 20 нс (типичная) Задержка распространения
* Совпадение задержки между инвертирующими и неинвертирующими входами
* Сравнение задержки распространения между двумя каналами
* VDD / 2 CMOS логические входы (MAX5054AATA)
* Входы логики TTL (MAX5054B/MAX5055/MAX5056/MAX5057)
* 0,1 x VDD (CMOS) и 0,3V (TTL) логико-входной гистереза
* До +18В логических входов (независимо от напряжения VDD)
* Низкая емкость ввода: 2,5 пФ (типичная)
* 40μA (типичный) тихий ток
* диапазон температуры работы от -40°C до +125°C
* 8-контактные пакеты TDFN и SO
ЗаявленияизMAX5054BATA+T
* Мосфетный переключатель питания
* Управление двигателем
* Электрические источники питания в режиме переключения
* Модули питания
* Конверторы постоянного тока
Экологические и экспортные классификацииMAX5054BATA+T
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
