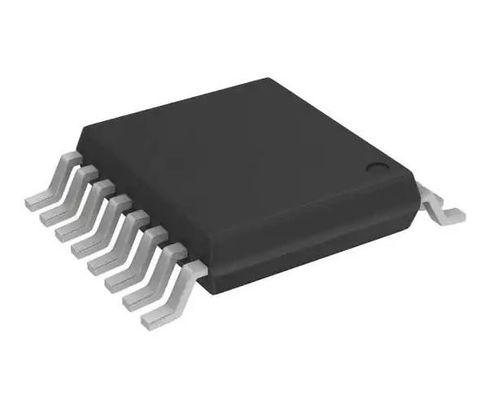

PI6C557-03AQLEX PCI Express Clock Timing IC с 200 МГц 1 выходом 16-TSSOP
Подробная информация о продукте:
| Место происхождения: | Оригинал |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | PI6C557-03AQLEX |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Основная цель: | Ethernet, PCI Express (PCIe) | Ввод: | Часы, Кристалл. |
|---|---|---|---|
| Выпуск: | HCSL, LVDS | Количество схем: | 1 |
| Соотношение - Вход:Выход: | 1:02 | Дифференциал - Вход:Выход: | Нет/Да |
| Частота - максимум: | 200 МГц | Напряжение - питание: | 3V ~ 3,6V |
| Высокий свет: | PI6C557-03AQLEX,PCI Express Clock Timing IC,Часовой интерфейс 200 МГц |
||
Характер продукции
PI6C557-03AQLEX PCI Express Clock/Timing IC с 200 МГц 1 выходом 16-TSSOP
ИК-ГЕНЕРАТОР 16TSSOP
Спецификации PI6C557-03AQLEX
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Специфические для применения часы/время | |
| Мфр | Диоды встроенные |
| Серия | Автомобиль, AEC-Q100 |
| Пакет | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Статус продукта | Активный |
| PLL | Да, да. |
| Основная цель | Ethernet, PCI Express (PCIe) |
| Ввод | Часы, Кристалл. |
| Выпуск | HCSL, LVDS |
| Количество схем | 1 |
| Соотношение - Вход:Выход | 1:02 |
| Дифференциал - Вход:Выход | Нет/Да |
| Частота - максимум | 200 МГц |
| Напряжение - питание | 3V ~ 3,6V |
| Операционная температура | -40°C ~ 85°C |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 16-TSSOP (0,173", 4,40 мм в ширину) |
| Пакет изделий поставщика | 16-TSSOP |
| Номер базовой продукции | PI6C557 |
ОсобенностиизPI6C557-03AQLEX
* Соответствует требованиям PCIe® 2.0
- Фазовый джиттер - 2.1ps RMS (типичный)
* Выходы, совместимые с LVDS
* Напряжение питания 3,3 В ± 10%
* Частота ввода кристаллов или часов 25 МГц
* Выходы HCSL, дифференциальная пара режима тока 0,8V
* Джиттер 35ps цикл-цикл (типичный)
* Спред -0,5%, -0,75%, без спреда
* Доступен вариант обхода расширения
* Распространение и выбор частоты через внешние булавки
* Совершенно без свинца и полностью соответствует требованиям RoHS (Примечания 1 и 2)
* Без галогена и антимона.
ЗаявленияизPI6C557-03AQLEX
* Разъединяющие конденсаторы
- Разъединительные конденсаторы длиной 0,01μF должны быть соединены между каждым винтом VDD и наземной плоскостью и размещены как можно ближе к винту VDD.
* Кристалл
- Используйте параллельный резонансный кристалл фундаментального режима 25 МГц с погрешностью менее 300 ППМ по температуре.
Экологические и экспортные классификацииPI6C557-03AQLEX
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
