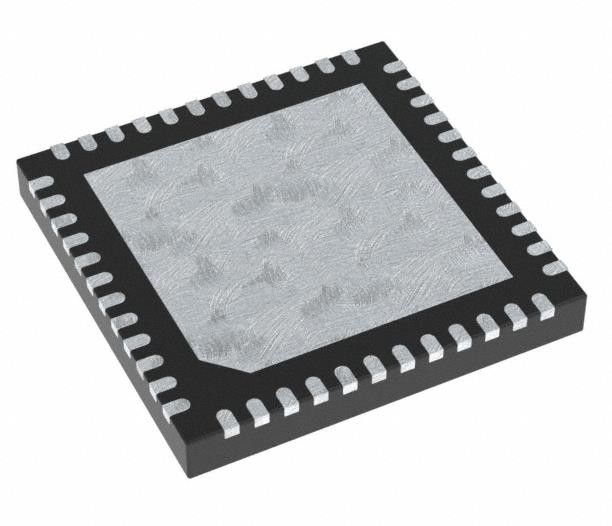

KSZ9031RNXIC Интегрированный IC Чип 4/4 Передатчик IC Full Ethernet 48-QFN (7x7)
Подробная информация о продукте:
| Место происхождения: | Оригинал |
| Фирменное наименование: | original |
| Сертификация: | original |
| Номер модели: | KSZ9031RNXIC |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiation |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | дни 1-3working |
| Условия оплаты: | T/T |
| Поставка способности: | 100 000 |
|
Подробная информация |
|||
| Тип: | Приемопередатчик | Протокол: | Ethernet |
|---|---|---|---|
| Количество водителей/приемников: | Полный | Напряжение - питание: | 1.8V, 2.5V, 3.3V |
| Операционная температура: | -40°C ~ 85°C | Тип установки: | Поверхностный монтаж |
| Высокий свет: | KSZ9031RNXIC,KSZ9031RNXIC интегрированный IC чип,48-QFN IC-передатчика |
||
Характер продукции
KSZ9031RNXIC Integrated IC Chip With 4/4 Transceiver Full Ethernet 48-QFN (7x7) - интегрированный микросхема с 4/4 приемопередатчиком
IC TRANSCEIVER FULL 4/4 48QFN (включает в себя все необходимые элементы)
Спецификации KSZ9031RNXIC
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Драйверы, приемники, передатчики | |
| Мфр | Технология микрочипов |
| Серия | - |
| Пакет | Поднос |
| Статус продукта | Активный |
| Тип | Передатчик |
| Протокол | Ethernet |
| Количество водителей/получателей | 4/4 |
| Дуплекс | Полное |
| Коэффициент данных | - |
| Напряжение - питание | 1.8V, 2.5V, 3.3V |
| Операционная температура | -40°C ~ 85°C |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 48-VFQFN Раскрытая подставка |
| Пакет изделий поставщика | 48-QFN (7x7) |
| Номер базовой продукции | KSZ9031 |
ОсобенностиизKSZ9031RNXIC
• Единый чип 10/100/1000 Мбит / с Ethernet-передатчик, подходящий для приложений IEEE 802.3
• RGMII Timing поддерживает задержку на чипе согласно RGMII версии 2.0, с возможностями программирования для внешней задержки и корректировки и корректировки временных путей TX и RX
• RGMII с 3,3V/2,5V/1,8V Tolerant I/O
• Авто-переговоры для автоматического выбора максимальной скорости подключения (10/100/1000 Мбит/с) и дуплекса (половина/полное)
• Резисторы окончания на чипе для дифференциальных пар
• Контроллер LDO на чипе для поддержки работы с однократным питанием 3,3 В. Требуется только один внешний FET для генерации 1,2 В для ядра
• Поддержка Jumbo Frame до 16 КБ
• Выходный сигнал с часовой частотой 125 МГц
• Режим отключения энергии для снижения потребления энергии при отсутствии кабеля
• Поддержка Wake-On-LAN (WOL) с надежным обнаружением пользовательских пакетов
• Программируемые светодиодные выходы для связи, активности и скорости
• Исходная коррекция блуждания
• Диагностика кабелей на базе TDR LinkMD для выявления неисправных медных кабелей
• Поддержка параметрического дерева NAND для обнаружения ошибок между чипом I/O и панелью
• Режимы диагностики
• Автоматическое перекрещение MDI/MDI-X для обнаружения и коррекции смены пар при всех скоростях работы
• Автоматическое обнаружение и коррекция паров swaps, паров skew, и паров polarity
• Интерфейс управления MDC/MDIO для конфигурации реестра PHY
• Опция прерывания
• Режимы отключения и энергосбережения
ЗаявленияизKSZ9031RNXIC
• Лазерный/сетевой принтер
• Сетевое хранилище (NAS)
• Сетевой сервер
• Гигабитная локальная сеть на материнской плате (GLOM)
• Широкополосный шлюз
• Гигабитный маршрутизатор SOHO/SMB
• IPTV
• IP Set-Top Box
• Игровая консоль
• Медиа-центр с тремя возможностями воспроизведения (данные, голос, видео)
• Промышленный контроль
• Автомобильные сети внутри транспортных средств
Экологические и экспортные классификацииKSZ9031RNXIC
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| Статус REACH | REACH Не затрагивается |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
